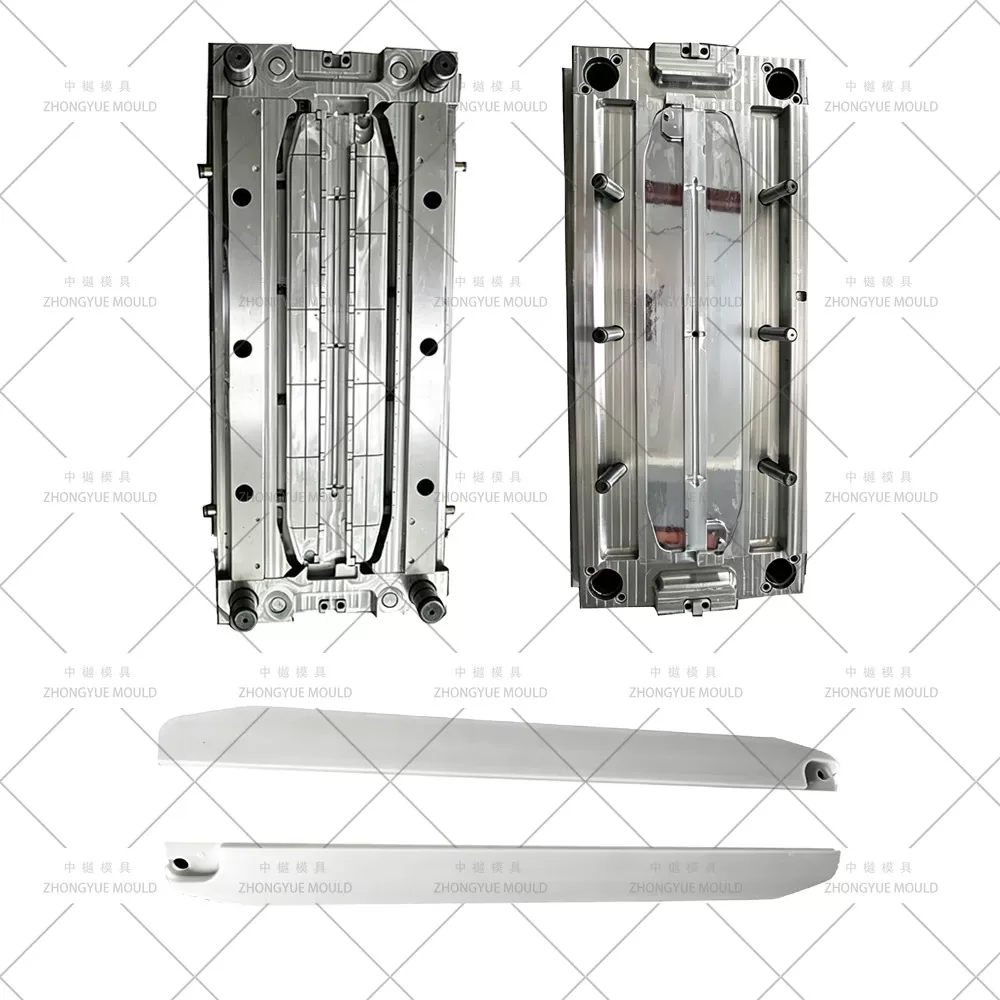

Køleskabsform af plast

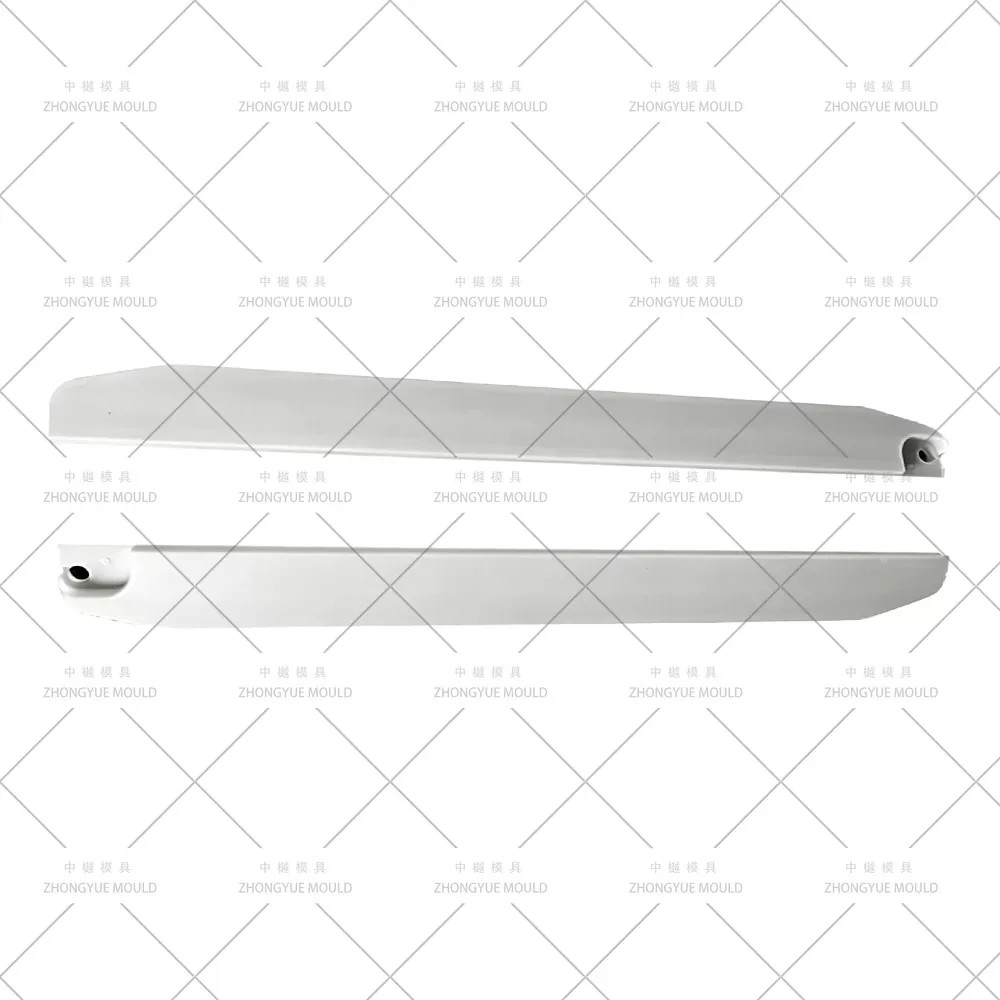

Køleskabets dørhåndtag er en kritisk æstetisk og funktionel komponent, der integrerer søjlen og håndtaget i en enkelt enhed. Hos Zhongyue Mould leverer vi højpræcisions plastikkøleforme designet til masseproduktion af både frysere og konvertible håndtag.

Ved at bruge avanceret 1-Mould-2-Cavities-teknologi giver vores forme producenterne mulighed for at producere to forskellige håndtagsdesigns samtidigt inden for en enkelt cyklus. Denne tilgang forbedrer produktionseffektiviteten markant og reducerer produktionsomkostningerne, samtidig med at de strenge udseendestandarder, der kræves af apparatindustrien, opretholdes.

Teknisk udfordring: Hvorfor håndtagsforme er vanskelige

Køleskabsdørhåndtag er klassificeret som lange, tyndvæggede dele med komplekse geometrier. De primære udfordringer omfatter:

Overfladekvalitet: Ingen portmærker, svejsemærker, bobler eller ridser er tilladt.

Kompleks geometri: Funktionerne omfatter dybe underskæringer (op til 14,3 mm), forstærkende ribber, udstillingsvinduer og buede overflader.

Dimensionsnøjagtighed: De matchende overflader (S1 & S2) skal være helt flade for at forbindes sømløst med dørskallen.

Materialeflow: Med længder på mere end 900 mm (til frysehåndtag) og gennemsnitlige vægtykkelser på 1,8 mm er det afgørende at opretholde smelteflowbalancen over en lang afstand.

Zhongyues ingeniørløsning

For at overvinde disse udfordringer implementerede vi et robust formdesign med fokus på tre kerneteknologier: Gating, Cooling og DeMoulding.

1. Sekventielt ventil-varmløbssystem (nul svejselinjer)

For at forhindre grimme svejselinjer på den synlige overflade af håndtaget, anvender vi et Timing Needle Valve Hot Runner System.

Teknologi: Envejs sekventiel ventilstyring (G1→G2→G3→G4→G5).

Struktur: Kombinerer en primær termisk dyse, varmløberplade og sekundære termiske dyser.

Fordel: Ved at styre åbnings-/lukketiden for hver dyse via solenoider og en controller, styrer vi smelteflowfronten. Dette eliminerer effektivt svejsemærker eller flytter dem til ikke-kritiske, skjulte overflader.

Layout: 5 låger til det længere frysehåndtag og 4 låger til det kortere konvertible håndtag, hvilket sikrer en afbalanceret fyldning.

[Indsæt billede: Figur 3 - Layout af portsystem]

2. Multi-Directional Core Pulling & DeMoulding Mekanisme

Med underskæringer fordelt på tværs af forskellige planer (T1–T7), vil en simpel udkastning ikke fungere. Vores form integrerer flere deMoulding-systemer:

[Indsæt billede: Figur 5 - Vinklet styrestolpe- og skydermekanisme]

3. 3D kølesystem til termisk balance

Ujævn afkøling fører til skævhed. Vi har designet et sofistikeret vandkølingslayout:

Faste formindsatser: 8 grupper af kølekanaler (~15 mm fra hulmuren).

Moving Mold Inserts: 6 grupper af kredsløb (cirkulationsrør + baffelvandbrønde).

Skydere: Dedikerede cirkulerende vandrør til store skydere.

Resultat: Hurtig og ensartet afkøling, der afbalancerer støbeformens temperatur mellem 80-90°C for at forhindre krympning og indre stress.

Form arbejdsproces

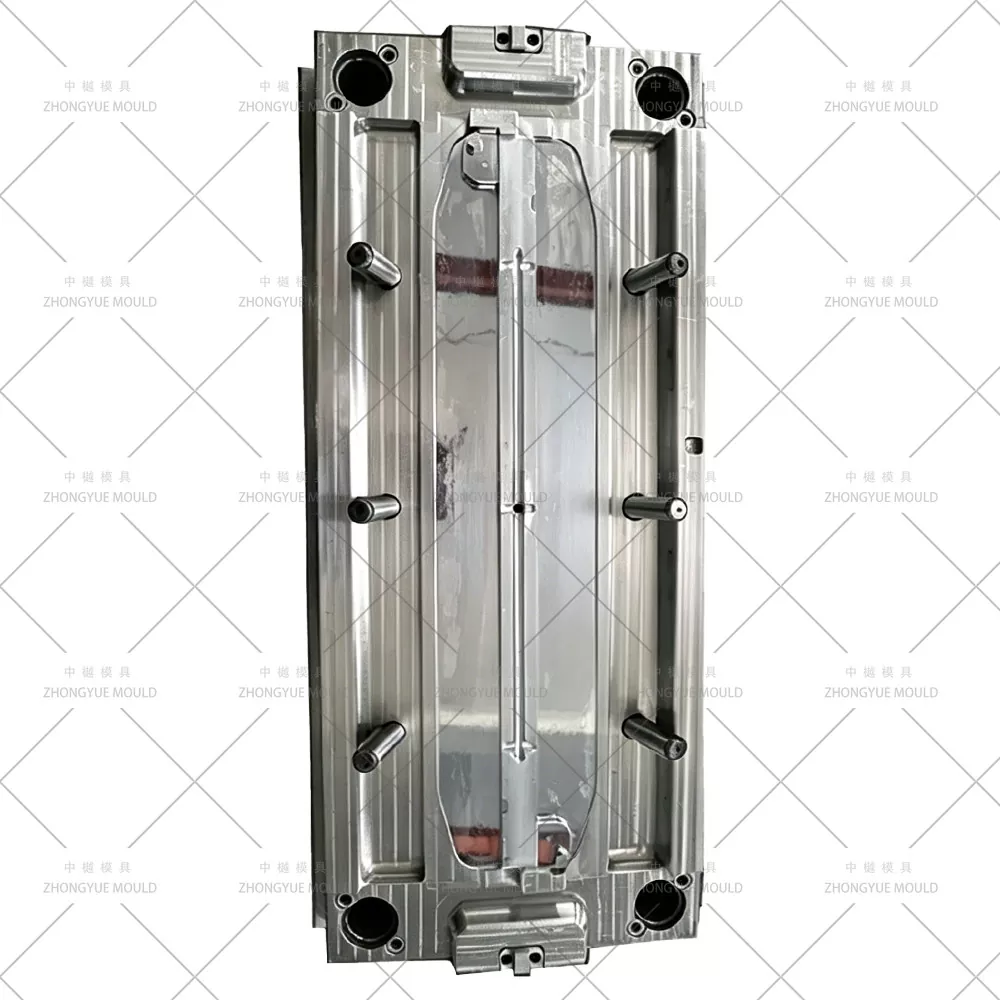

Injektion: Plastsmelte (ABS) kommer ind gennem de sekventielle ventilvarmedyser (G1–G5) i en tidsbestemt sekvens.

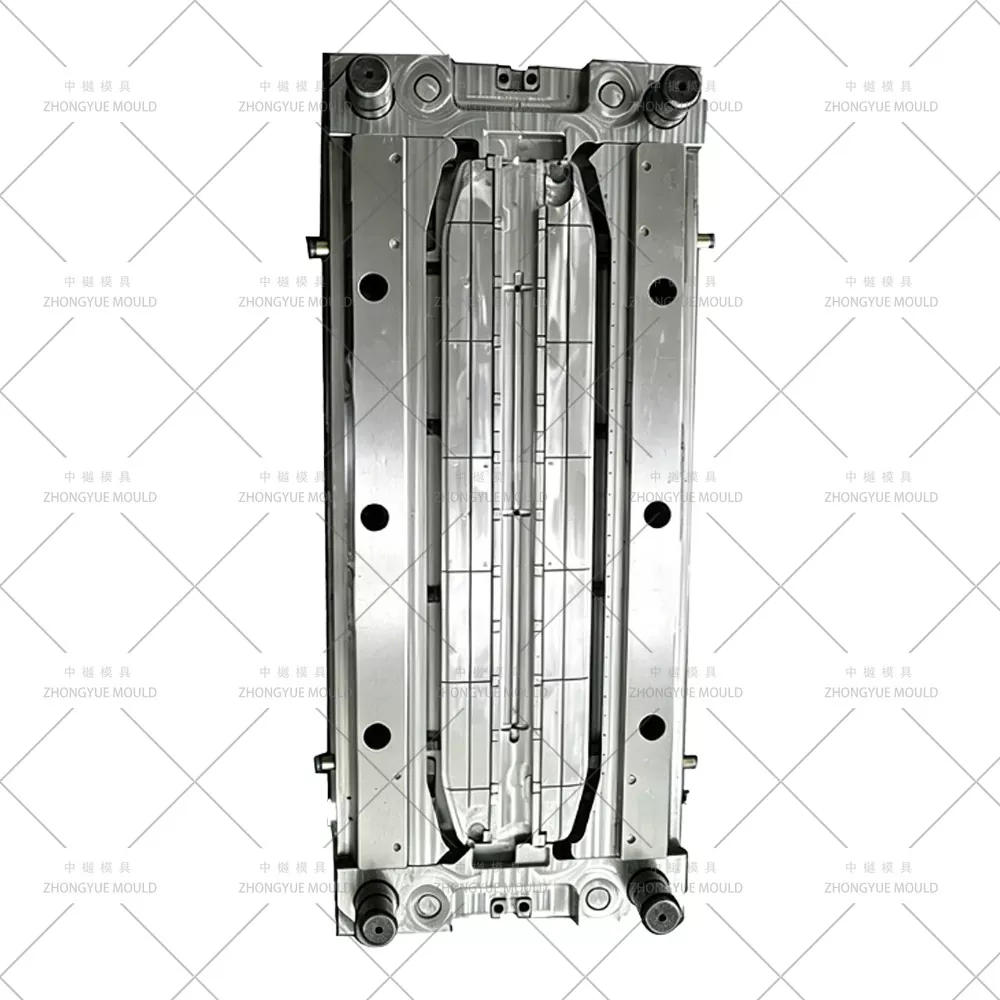

Åbning og kernetræk: Formen åbner, og vinklede styrestifter driver skydere til lateral kernetræk.

Udkast: Skubbepladen aktiverer runde skubbestænger og skubbeblokke for at skubbe de færdige håndtag ud (Afstand: 60 mm).

Nulstil: Alle komponenter vender tilbage til deres oprindelige positioner, klar til næste cyklus.
