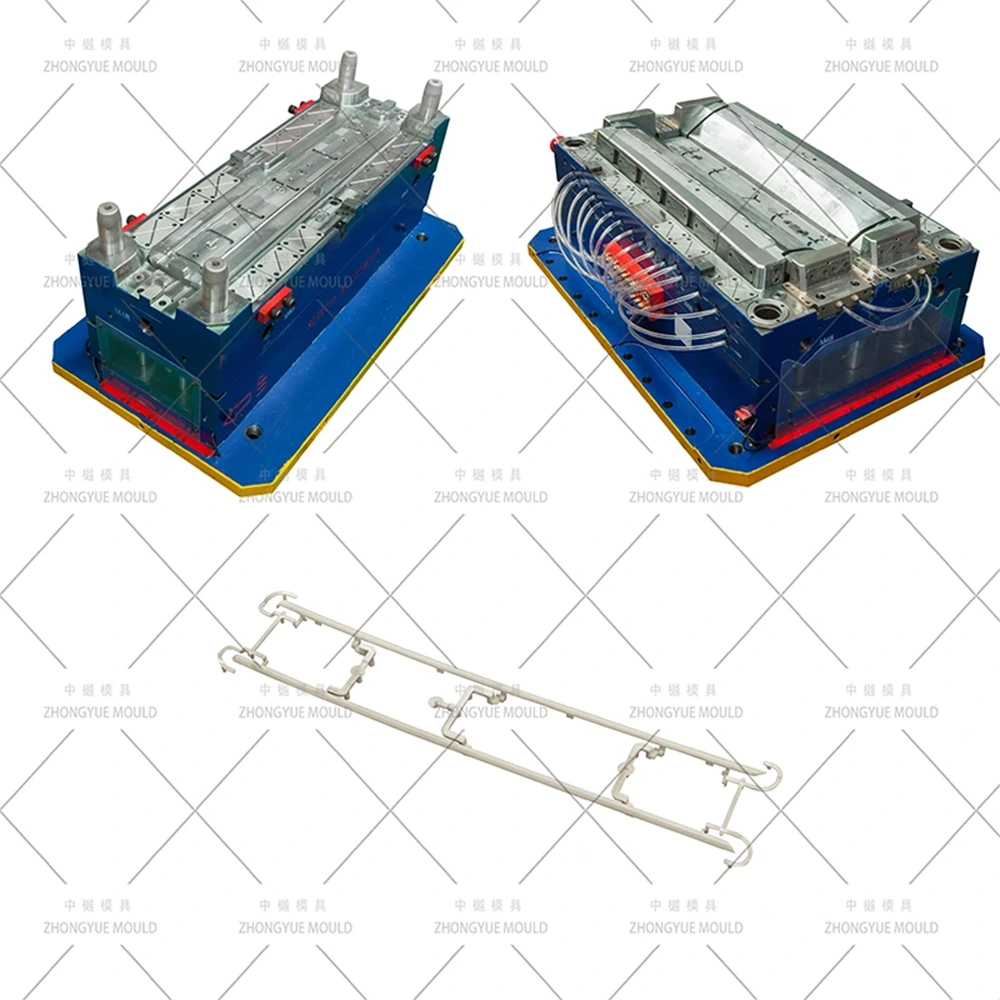

Indvendige og udvendige beklædninger til biler – såsom A/B/C-stolpegarniture, vindueskantlister, dørbælte og slidplader – bestemmer ikke kun køretøjets visuelle kvalitet, men påvirker også direkte karrosseriets tætning og monteringspræcision. Fordi disse dele typisk er lange, tyndvæggede og har komplekse snap-fit clips eller monteringsflige på bagsiden, er konventionel sprøjtestøbning meget udsat for vridning, bøjning og synlige synkemærker. Brug derfor en høj præcisionAutomotive Trims Former den grundlæggende baseline for at sikre dimensionsstabilitet og reducere produktionscyklustider.
Nedenfor er de centrale tekniske specifikationer for trimforme til biler fremstillet afTaizhou Zhongyue Mold Co., Ltd., organiseret til hurtig indkøbsreference:
| Parameter / Vare | Specifikationer og muligheder |
| Skimmelsvamp navn | Automotive Trim Strip / Garnish Injection Form (Automotive Trims Mould) |
| Kavitetsstål | 718H (HRC 33–38) eller 2738HH til teksturering; S136 (HRC 48–52) til spejlkrom |
| Kernestål | 718H, P20 eller H13 (nitreret) |
| Rutsjebaner og løftere | H13 nitreret eller SKD61 værktøjsstål |
| Form Base Standard | LKM, DME, HASCO eller selvdesignet standard (Vægt: 0,8T – 3,5T) |
| Kavitetskonfiguration | 1×1 (enkelt hulrum), 1+1 (symmetrisk venstre/højre par), 2+2 eller 4 hulrum |
| Løber system | Balanced Cold Runner (Y-gren) eller Hot Runner (YUDO/Synventive open drop) |
| Porttype | Skjult ubåd (latent) gate, ventilator gate eller Hot Drop direkte gate på bagsiden |
| Udstødningssystem | Ejektorstifter + små vinklede løftere + mini hydrauliske glidemekanismer |
| Overfladefinish | Cavity VDI 27–36 mat læder korn / MT tekstur; S136 SPI A1/A2 spejlpolering |
| Støbende polymerer | PP-T20 (talkumfyldt), ABS, PC+ABS, TPO (udvendig sort), ABS i platingkvalitet |
| Design software | UG NX, CATIA, SolidWorks, Autodesk Moldflow Insight |
| Tolerance profil | Generelt: ±0,05 mm; Clip Pitch: ±0,1 mm; Bøjning: ≤0,3–0,5 mm pr. 500 mm længde |
| Produktions Ledetid | 30-50 dage (fra godkendelse af 3D-formdesign til T1-prøveprøver) |
For at imødegå de naturlige geometriske sårbarheder ved lange, tynde bilbeklædningsdele, skal specifikke strukturelle designforanstaltninger implementeres:
• Symmetriske Multi-Cavity Layouts: De fleste bilbeklædninger er symmetriske venstre og højre dele (f.eks. A-stolper i fører- og passagersiden). Ved at bruge et 1+1 hulrumslayout kombineret med en afbalanceret kold Y-gren eller varmdråbeløber sikres identiske påfyldningstider og ensartede indsprøjtningstryk på tværs af begge hulrum.
• Skjult ubådsport:For at garantere et fejlfrit synligt udseende (A-overflade) fri for portrester, bruger formen ubåds- eller latente porte. Disse er konstrueret på den indvendige flange eller bagerste strukturelle ribber og er designet til at selvklippe automatisk ved formadskillelse.
• Avancerede løfte- og glidemekanismer:Trimdele indeholder snesevis af strukturelle snap-fit clips på bagsiden. Formen inkorporerer mini-vinklede løftere og hydrauliske glidere fremstillet af nitreret H13-stål for at fjerne disse komplekse underskæringer jævnt uden at forårsage trækmærker eller deledeformation.
• Præcis krympekompensation:Materialer som polypropylen med 20 % talkum (PP-T20) viser retningsbestemte krympningsvariationer (~0,8-1,3% i strømningsretningen og ~1,0-1,5% i tværretningen). Formhulrummets dimensioner skaleres uensartet under design for at forhindre langvarig bøjning i længderetningen.
• Zonede kølekredsløb:Ubalanceret køling forårsager kraftige vridninger i slanke dele. Formen inkorporerer dybe uafhængige kølekanaler (∅6–10 mm) langs længden af hulrummet, suppleret med Beryllium Copper (BeCu) indsatser nær tykke monteringsknaster for at accelerere varmeafledning.
Automotive trimkræver specialiserede plastharpikser og matchede overfladebehandlinger af formstål afhængigt af deres placering og æstetiske funktion:
• Indvendige matte teksturerede komponenter:Dele som A/B/C søjlegarniture og dørtærsksparkplader kræver lav glans og ridsefasthed. Disse er typisk støbt af PP-T20 eller ABS. Forhærdet 718H eller 2738HH stål er valgt til støbeformens hulrum for at reagere optimalt på kemisk syreætsning eller laserteksturering, hvilket opnår en VDI 27–36 læderfibre. Trækvinkler skal åbnes generøst (minimum 1,5° pr. VDI-grad) for at undgå skrammer under udkast.
• Udvendige højglans- og kromstykker:Dele som vinduesindfatninger eller accenter på kølergitteret bruger TPO, PC+ABS eller ABS i belægningsgrad. Disse kræver gennemhærdede S136 rustfrit stål hulrum poleret manuelt til en SPI A1/A2 spejlfinish. Ethvert mikroskopisk hulrum i stålet forstørres efter galvanisering, hvilket gør førsteklasses stålrenhed og specialiseret renrumspolering obligatorisk.
Inden en værktøjsstålblok skæres, udføres der digitale valideringsgennemgange for at minimere designfejl og tekniske ændringer i de sene stadier:
DFM (Design for Manufacturability) Review
Dette trin evaluerer vægtykkelsens konsistens (optimalt inden for 2,0-3,0 mm til autotrim), træktilgængelighed, skillelinjeplacering og løfters slagafstande for at opfange potentielle synkemærker eller korte skud tidligt.
Moldflow-simuleringsanalyse
1. Simulerer smeltefrontudbredelse for at etablere de bedste portplaceringer, ved at skubbe luftfælder og svejseledninger til skjulte bagflanger.
2. Beregner krav til klemkraft for at eliminere skillelinjeblink ved lange højtryksindsprøjtninger.
3. Udfører volumetrisk krympnings- og afbøjningsanalyse for at forudsige bøjningstendenser, hvilket giver designere mulighed for at anvende moddeformationsjusteringer direkte på formgeometrien.
Vores fremstillingsområde dækker hele det tekniske udvalg af almindelige indvendige og udvendige profiler til bilindustrien:
| Komponenttype | Almindelige underlag | Primært formdesignfokus |
| A/B/C Søjlepynt | PP-T20, ABS | 1+1 L/R hulrumslayout; ensartet VDI mat læder tekstur; komplekse clips boss løftere; skjult underport. |
| Vindue Surround Trim | Udvendig TPO, Chrome ABS | S136 hulrumsblokke; ultra-præcis skillelinjekontrol for at forhindre blitz; slidbestandigt stål til TPO-formuleringer. |
| Slid / sparkeplade | PP+EPDM, ABS | Høj-slid tekstur gravering; afbalanceret køling til tyk-til-tynd ribben overgange; 1+1 eller 2-hulrumskonfigurationer. |
| Grill Bright Accenter | ABS i platingkvalitet | SPI A1 spejl polsk hulrum; tøvefri løberstier; minimale vidnelinjer; enkelt-hulrum opsætninger. |
| Tagræling / Forrude Trim | TPO, PP+EPDM-T20 | Slank stabilisering af tynde strimler; flere kølezoner for at forhindre bue; præcis justering for perfekt kropsgab-matchning. |
Grundlagt i 2015,Taizhou Zhongyue Mold Co., Ltd.er en højteknologisk kinesisk producent og leverandør af sprøjtestøbeforme beliggende i Huangyan, Taizhou, Zhejiang-provinsen - bredt anerkendt som "Mould Town of China". Vores moderne produktionsanlæg dækker et areal på over 10.000 kvadratmeter.
Drevet af vores kernefilosofi, "Kvalitet gør fremtiden, fokus skaber professionel", leverer Zhongyue omfattende end-to-end-løsninger, herunder design og fremstilling af plastforme, produktudviklingsstøtte og masseproduktionssprøjtestøbning. Vi opretholder en meget stabil ingeniørafdeling, hvor over 70% af vores kerneteknikere har mere end 10 års direkte brancheerfaring. Virksomheden har ISO 9001 kvalitetsstyringscertificering og driver højhastigheds-CNC-bearbejdningscentre, præcisions-EDM-maskiner og koordinatmålemaskiner (CMM) for at opfylde de strenge eksportværktøjsstandarder fra internationale Tier-1-autodeleleverandører og OEM'er.
Zhongyue Mold anvender streng milepælsstyring til alleAutomotive Trims Formprojekt:
1. Projekt Kick-off & DFM-gennemgang (dage 1–3): Teknisk gennemgang af deldata, bestemmelse af skillelinjer, portpositionering og glidelayout efterfulgt af levering af en omfattende DFM-rapport.
2. Formflow & 3D-strukturdesign (dage 4-12): Kørsel af sprøjtestøbningssimuleringer for at optimere fyldningsmønstre. Generering af komplette 3D-samlingsmodeller (UG NX / CATIA) til endelig kundeafmelding.
3. Præcisionsbearbejdning af værktøj (dage 13–35): Udførelse af højhastigheds-CNC skrub- og efterbearbejdning, dybhuls pistolboring til kølevandsledninger, EDM til fine clipsfordybninger og endelig specialiseret VDI-teksturering eller S136 manuel spejlpolering.
4. T1-formforsøg og dimensionsvalidering (dage 36-42): Kørsel af det indledende formforsøg på vores interne sprøjtestøbepresser. Optagelse af live prøveudtagningsvideoer, generering af en komplet CMM-dimensionel rapport og afsendelse af gratis T1-plastikprøver til kunden via ekspresbud.
5. Tuning og eksport af formpakning (dage 43–50): Implementering af mindre justeringer baseret på prøveverifikation. Påføring af rustbeskyttende belægninger, pakning af formen i en desinficeringsfri træeksportkasse og forsendelse af den sammen med tekniske skemaer og en 5% tilpasset reservedelspakke.
Q1: Kan din fabrik bygge både venstre (L) og højre (R) symmetriske trimdele i en enkelt form?
A: Ja. De fleste symmetriske søjlegarniture, slidplader og linning af vinduer er designet i en 1+1 hulrumskonfiguration (eller 2+2 for små strimler). Dette sikrer identiske cyklustider, materialeegenskaber og farvekonsistens mellem begge dele, mens produktionsoutputtet fordobles pr. skud.
Spørgsmål 2: Hvordan forhindrer du, at lange, slanke plastikbeklædningslister bøjer sig eller bøjer sig efter udkast?
A: Vi modvirker bøjning ved at udføre omfattende Moldflow warp-analyser under designfasen. Vi anvender uensartet krympeskalering baseret på den specifikke harpikskvalitet (f.eks. PP-T20) og integrerer flere uafhængige, zoneinddelte kølekredsløb (baffler og bobler) for at udligne termisk kontraktion over kernen og hulrummet.
Spørgsmål 3: Hvilket værktøjsstål anbefaler du til højglans, forkromede udvendige beklædningsstykker?
A: Vi anbefaler strengt gennemhærdet S136 rustfrit stål (varmebehandlet til HRC 48–52). S136 giver den materialetæthed og korrosionsbestandighed, der kræves for at opnå en fejlfri SPI A1/A2-spejlpolering, og sikrer, at de støbte dele forbliver fri for gruber eller overfladekrusninger efter galvanisering.
Q4: Hvilken grad af gennemsigtighed tilbyder du købere i værktøjsfremstillingsfasen?
A: Vi opretholder klar sporingskommunikation. Projektingeniører leverer detaljerede ugentlige fremskridtsrapporter understøttet af fotos og videoer i høj opløsning af de aktive bearbejdningstrin. Til T1/T2-formforsøg understøtter vi live-videostreaminglinks, så dit team kan observere test- og udstødningsprocessen i realtid.
Q5: Hvad er din standardgaranti og komponentsupportpakke til eksportforme?
A: Vi yder en omfattende 1-års garanti sammen med certificerede garantier for værktøjslevetid (f.eks. minimum 500.000 skud for 718H stål). Derudover sender vi hver form med en ekstra 5% kritisk reservedelspakke (inklusive ejektorstifter, løftefjedre og indvendige tætninger) for at forhindre produktionsnedetid.
• Specialiseret automotive kompetence:Mange års dokumenteret erfaring med udvikling af store kofangere, instrumentpanelsamlinger, søjlebeklædninger og lyse striber med et højt udseende.
• Integreret intern produktion:Alle faser – fra DFM-generering og Moldflow-simuleringer til CNC-bearbejdning, polering og stistøbning – udføres under ét tag for at kontrollere omkostninger og gennemløbstider.
• Certificeret forsyningskædeintegritet:Vi køber sporbare, certificerede værktøjsstål (såsom ægte LKM, ASSAB eller Groeditz) og hot runner-konfigurationer (YUDO, Synventive) understøttet af materialecertificeringer.
• Eksportkompatibel logistiksupport:Vi leverer fuldt kompatible desinficeringsfrie trækasser, engelske tekniske skemaer, detaljerede støbemanualer og sporbare varmebehandlingslogfiler.
En konstrueret, høj præcisionAutomotive Trims Formbalancerer pletfri kosmetisk æstetik med langsigtet mekanisk pålidelighed under højvolumenproduktion.Taizhou Zhongyue Mold Co., Ltd.kombinerer avancerede ingeniørsystemer, specialiseret Huangyan-værktøjsinfrastruktur og strenge kvalitetskontrolprotokoller for at beskytte dine samlebånd mod almindelige støbedefekter som flash-, warp- og synkemærker.
Klar til at optimere dit næste bilstøbeprogram? Behagekontakt osi dag ved at indsende dine trimkomponent 3D-modeller og mål årlige mængder. Vores ingeniørdesk vil levere en omfattende DFM-gennemgang og et formelt, konkurrencedygtigt kommercielt tilbud inden for 24 til 48 arbejdstimer. Lad os hæve din fremstillingspræcision sammen.
-
