Plast Køleskabsskuffeform

Zhongyue Mold kan prale af et dedikeret professionelt R&D-team til plastikkøleskabsskuffeforme i Kina, der er specialiseret i produktion af en bred vifte af forme til køleskabsinteriørkomponenter. Ved at udnytte avanceret køleskabssprøjtestøbningsteknologi leverer vi ikke kun højkvalitets køleskabsstøbeforme, men også færdigstøbte produkter.

Send forespørgsel

Produkt beskrivelse

Køleskabsskuffer er komplekse plastkomponenter i stor skala, der kræver høj præcision i formdesign. Dette casestudie beskriver, hvordan Zhongyue Mold konstruerede en højtydende løsning til en PS (polystyren) køleskabsskuffe, der adresserede udfordringer inden for deMoulding, afkøling og strukturel integritet.

Skimmelsvamp navn	Plast Køleskabsskuffeform
Formmateriale	P20,2738,718H,NAK80,2316,S136,H13 osv.
Form base	Selvfremstillet, LKM, DME, ASSAB
Hulrum	Single/multi
Løber	Kold løber og varm løber
Hot Runner Brand	Master, HUSKY, YUDO osv.
Degsin software	UG:Aoto CAD og så videre
Skimmelsvampliv	50-100 millioner Shots/ 5-6 år, Selv om 10 år i god vedligeholdelse
T1 tid	45-60 dage
Plast materiale	PC ABS
Porttype	Pinpoint Gate, Edge Gate, Sub Gate, Film Gate, Valve Gate, Open Gate osv.
Skimmeloverfladebehandling	EDM, tekstur, højglans polering
Kvalitetssystem	ISO9001
HS kode	8480719090
Oprindelse	Huangyan Zhejiang Kina
Pakke	Trækasse
Formmateriale	Hårdhed	Skimmelsvamp liv
P20	HRC 28-33	>300.000 skud
718	HRC 33-36	>500.000 skud
H13	HRC >43	>800.000 skud
2344	HRC >48	>800.000 skud
S136	HRC 48-52	>1.000.000 skud

Få dit næste køleskabsstøbeprojekt til at lyse op!

1. Kompleks delstrukturanalyse

Køleskabsskuffen har en kompleks geometri, herunder:

En buet overflade på den øverste forside.

Flere spænder (på forsiden i midten, indersiden og begge sidevægge).

Et smalt skørt (ca. 8 mm bredt) langs åbningen af skuffen.

For at overvinde deMoulding-udfordringer implementerede vi en hybridløsning, der kombinerer faste Mold-skydere, sideskydere og en skrå push-deMoulding-mekanisme for at frigøre alle underskæringer uden at beskadige den gennemsigtige PS-del.

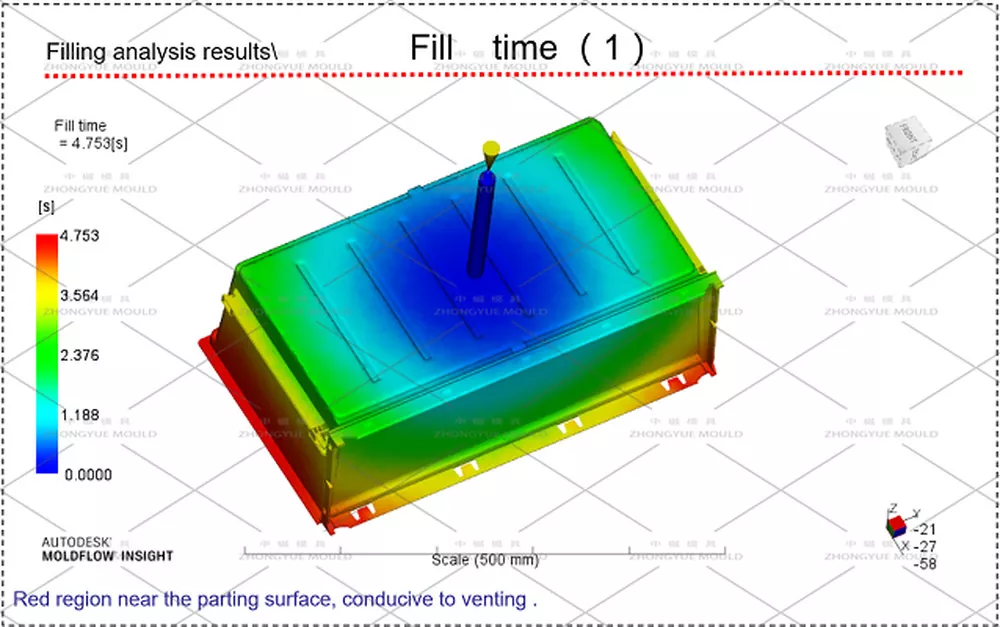

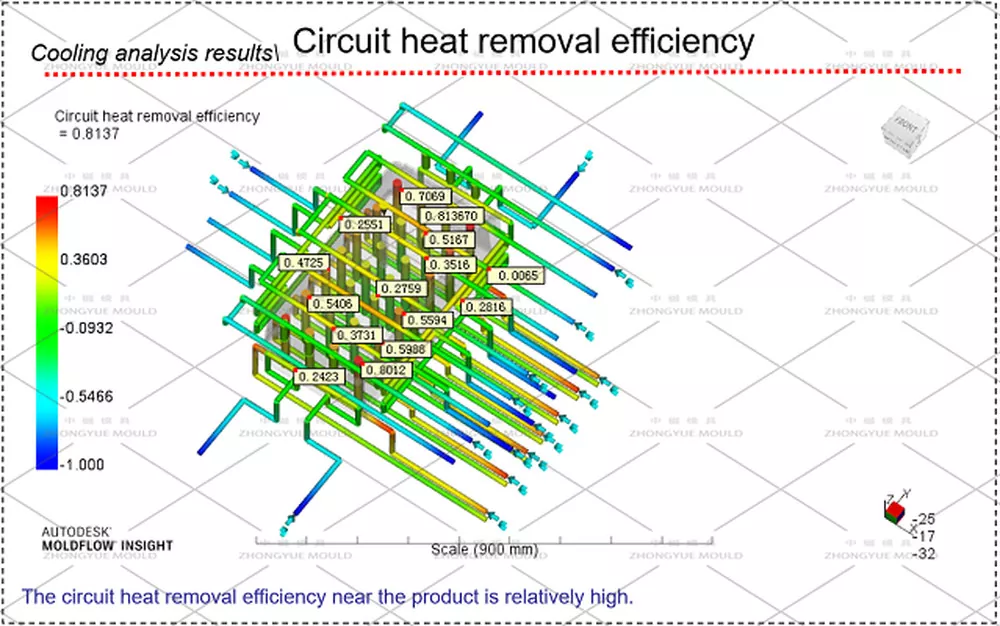

mould cooling analyzing mould flow analyzing

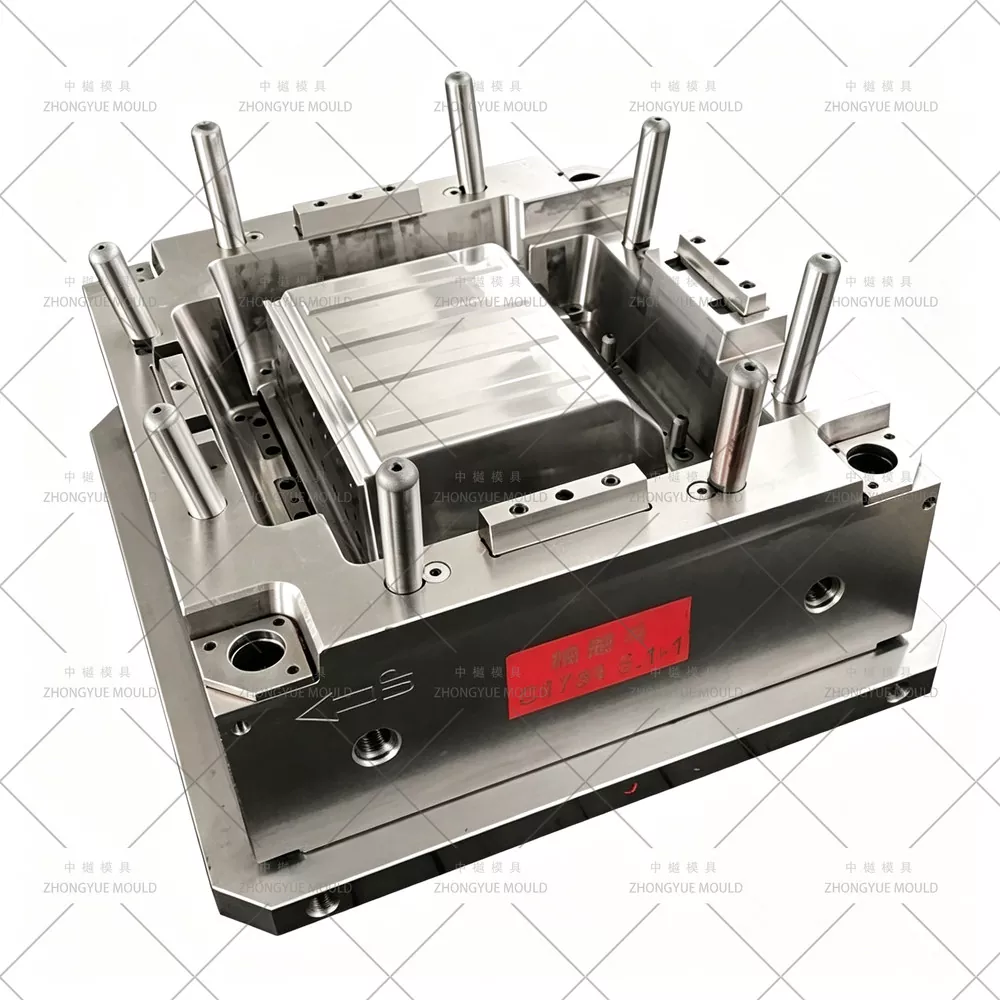

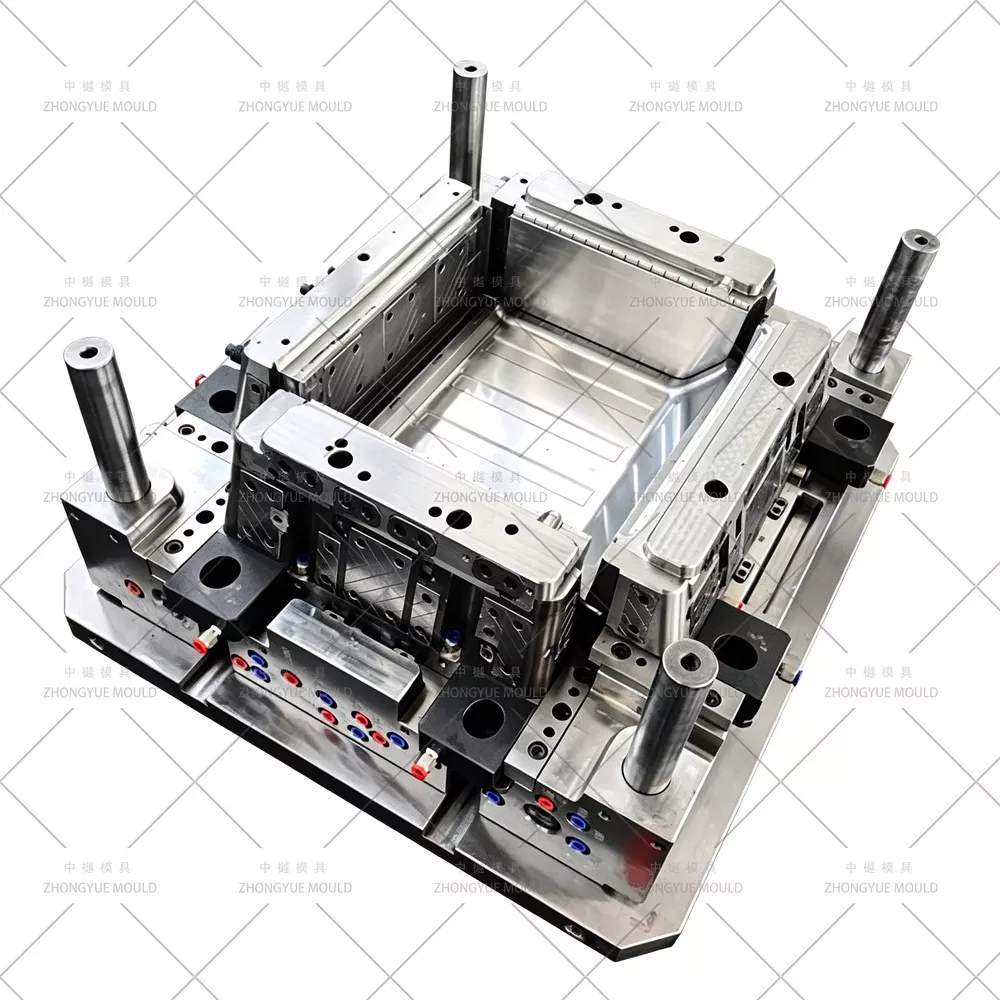

2. Zhongyue-støbeform: Oversigt over støbeform i plastikkøleskabsskuffe

Afsnit	Komponent / System	Tekniske nøglefunktioner og designlogik
2.1	Forside skyder	Struktur: Integreret design for høj styrke. Æstetik: Gliderille skjult på sædet for at forhindre vidnelinjer på den synlige overflade.
2.2	Sideskydermekanisme	Struktur: Skrå styrestolpe + skyder. Fremstilling: Opdelt design (skyder + sæde) for nem bearbejdning og vedligeholdelse.
2.3	Skrå skubbemekanisme	Struktur: T-slids-system til indvendigt håndtagsspænde. Ydeevne: Dobbelt skubbestænger sikrer afbalanceret bevægelse; vinklet spalte passer til spændetræk.
2.4	Avanceret udkastningssystem	Struktur: U-formet skubbeplade i tre dele. Funktion: Indlagt design forhindrer jamming; flad skubbestang sikrer synkroniseret bevægelse.
2.5	Vakuumbrudsanordning	System: Dobbelt blæserenheder (bevægelig og fast form). Betjening: Sekventiel aktivering for at forhindre vakuumrevner under åbning af formen.
2.6	Hot Runner System	Komponent: Mould-Master nåleventilmundstykke. Portdesign: Forsænket portplacering for at skjule svejsemærker.
2.7	Formbund og justering	Struktur: Integreret fast plade + indsatsstruktur til flytning af form. Justering: 10° koniske fordybninger og fremspring til selvjustering.
2.8	Konformt kølesystem	Kanaler: Uafhængige kredsløb til fast form; zigzag indvendige kanaler til skrå skubbeblokke. Fordel: Forhindrer krydsopvarmning og sikrer ensartet køling.

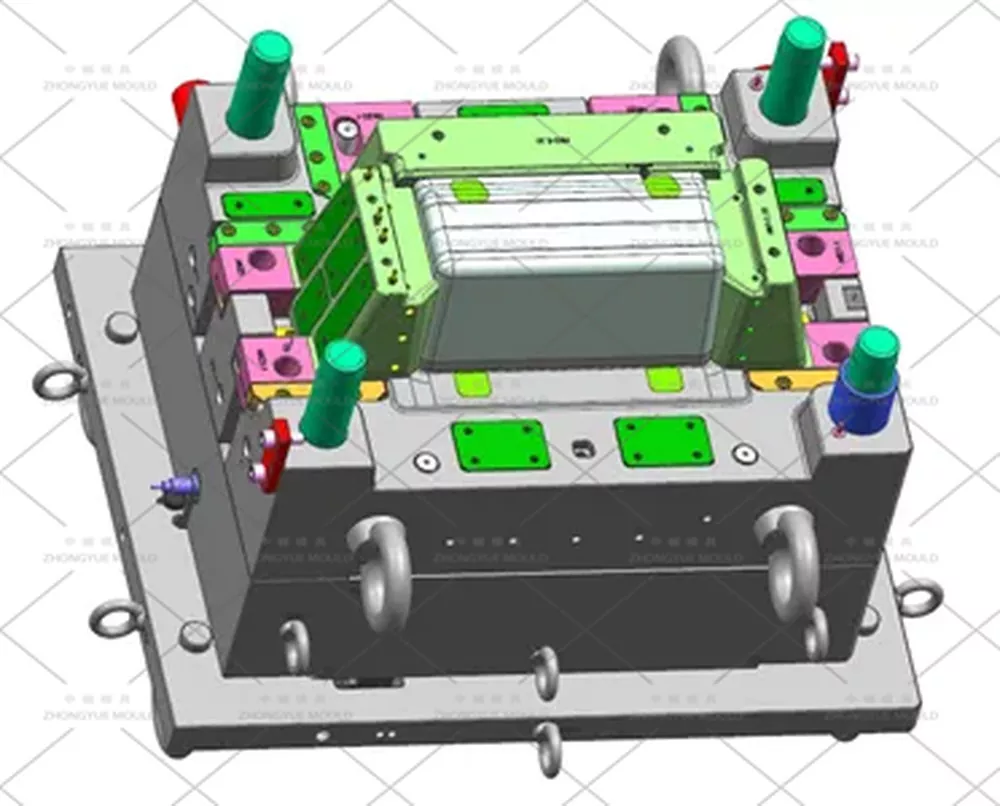

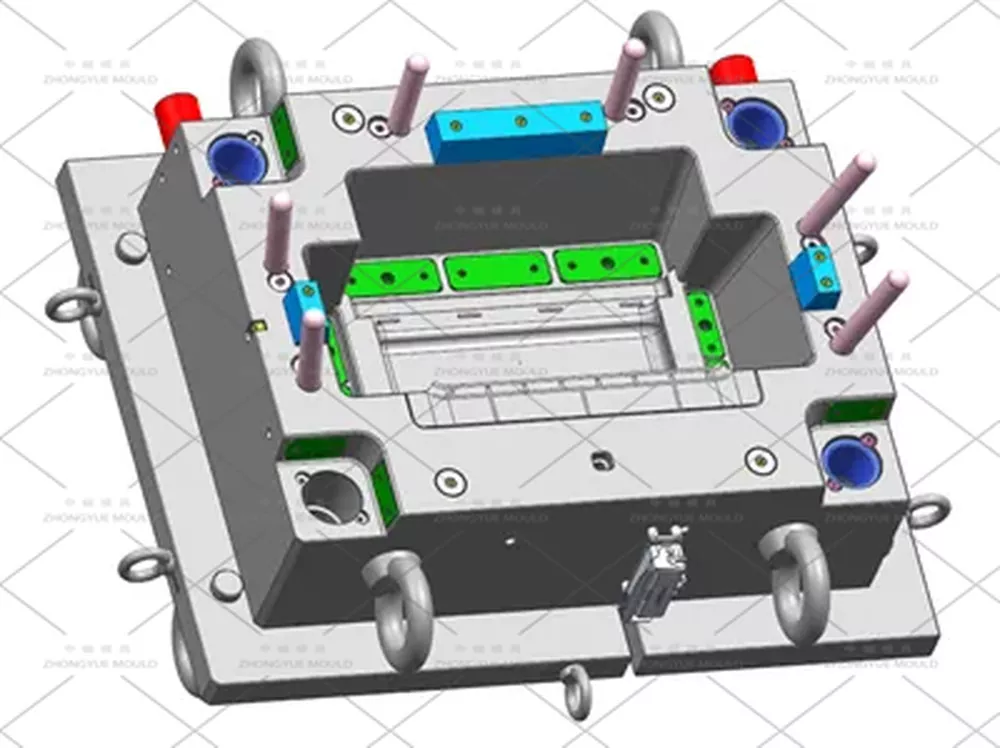

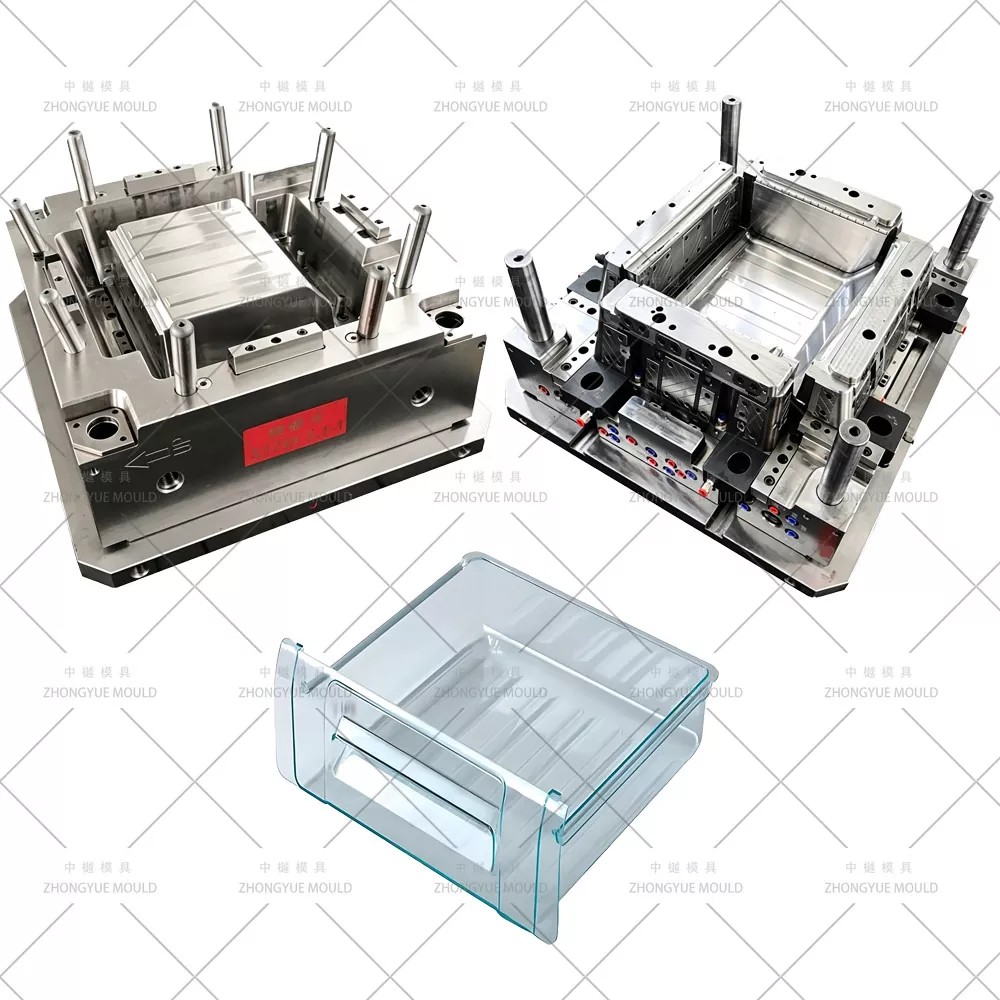

refrigerator drawer mould

3. Form Workflow Resumé

Denne to-plade form fungerer som følger:

Injektion og afkøling: Hot runner fylder hulrummet; kølekanaler størkner PS.

Formåbning: Den bevægelige form trækkes tilbage. Skydere og skrå mekanismer begynder afstøbningen.

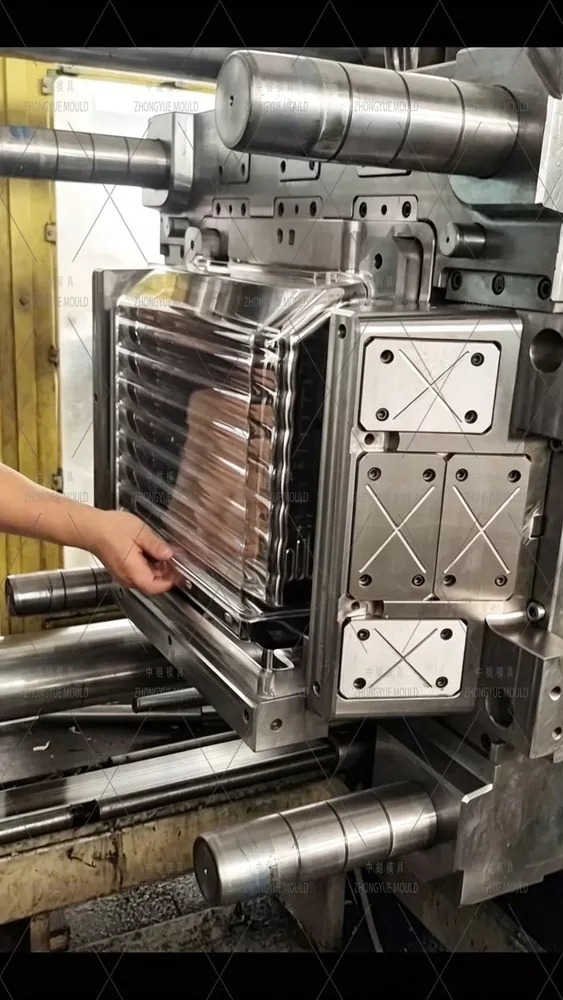

Udkast: Indsprøjtningsmaskinens ejektor aktiverer skubbepladesystemet og løfter skuffen ud.

Nulstil: Processen vender tilbage for den næste cyklus.

4. Premium materialevalg & præcisionsbearbejdning

Materialeliste:

Fast formplade: 2711 Forhærdet stål

Moving Form Indsats: 2311 Stål

Kernekomponenter (skydere/skrå skub): 2711 stål med nitrering (0,15 mm dybde, 50-52 HRC)

Formbund: Medium Carbon Steel 1050

Præcisionsbearbejdningsprotokol:

Montering-første efterbehandling: Kritiske bevægelige dele (kerne, skydere, skub) samles før den endelige CNC-finishing for at eliminere trinforskelle.

EDM-teksturering: Trykplader er elektroætset sammen for at forhindre synlige skillelinjer.

Trådskæring: Bruger NC-leverede referencer til justering på mikronniveau.
