Form til dørpaneler til biler

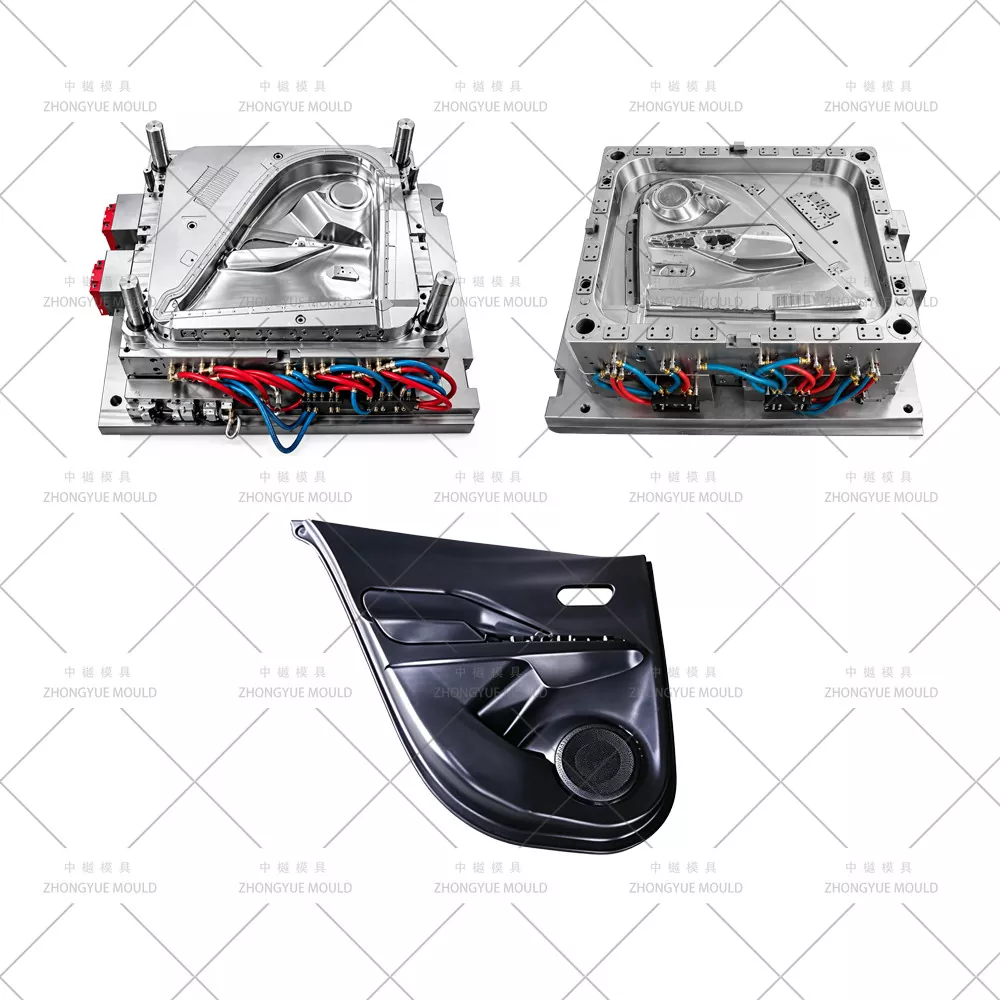

Dørpanelstøbeform til biler – Brugerdefineret bildørbeklædningspanel / Indvendig dørplade Sprøjtestøbeproducent

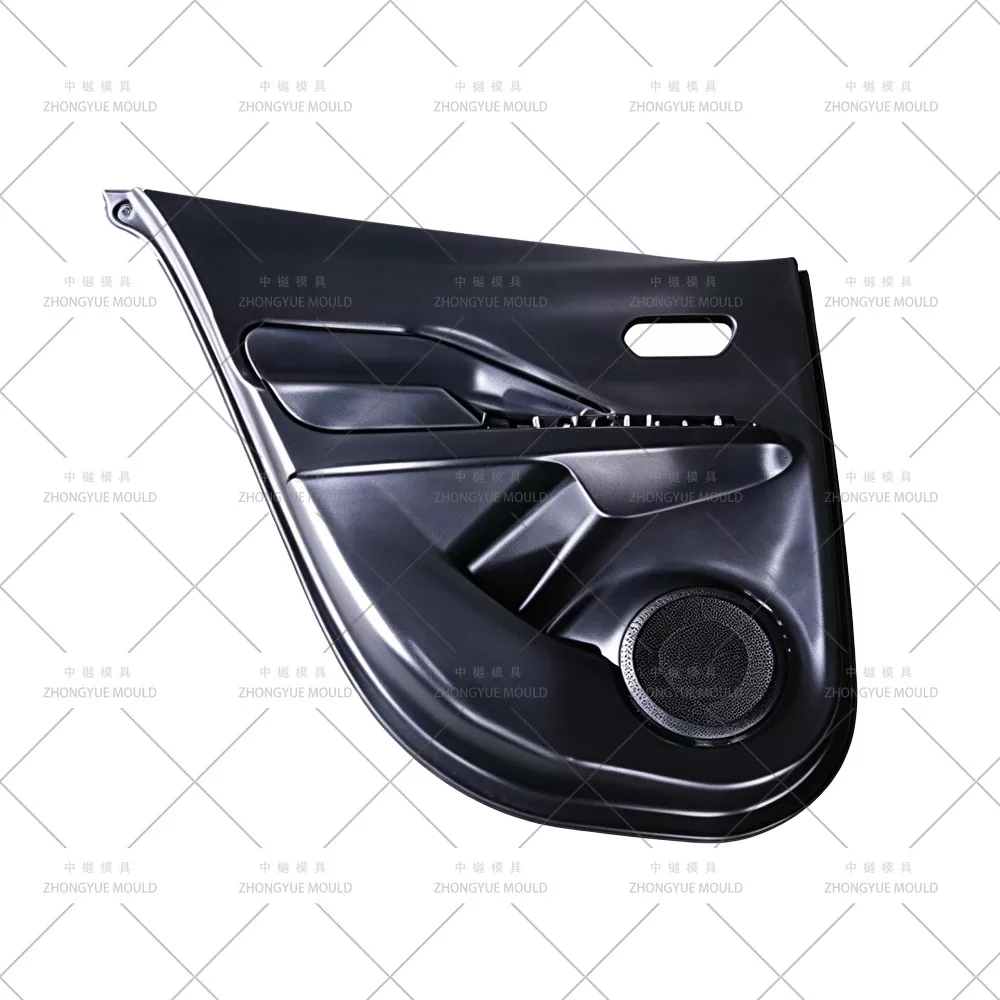

ZHONGYUE MOLD er en professionel kinesisk producent af sprøjtestøbeforme, der leverer automotive dørpanelstøbeforme / plastik bildørbeklædningspanelsprøjtestøbeforme (indre dørpladeforme) til globale Tier-1-autodeleleverandører og OEM'er. Dørpanelet integrerer armlæn, kortlomme (opbevaringsspand), højttalerring, kontaktrammemontering og flere snap-fit clips - de fleste er støbt i PP+EPDM-Talc (PP-T20/T30) med den synlige A-overflade VDI-kornet (mat lædertekstur) og valgfri piano-look-dekoration (ABschrome-sort eller SPC) støbt separat eller som en two-shot/overform. Vores dørpanelforme har sekventielle ventilporte (SVG) hot runner-systemer (6-10 dråber) for at eliminere svejselinjer på den kornede flade, flere hydrauliske løftere/vinklede ejektorblokke til kortlommeunderskæringer, nitrogenfjeder-assisteret udkastning og zoneinddelt køling til warp-kontrol på 700-1100 mm spændvidde.

Fra fordørsbeklædningspaneler (L/R), bagdørbeklædningspaneler, til separate armlæns-/kortlommeindsatsforme, leverer vi fuld DFM-gennemgang og Moldflow-simulering før stålskæring.

Specifikationer:

Gør dit næste dørpanelstøbningsprojekt til biler lysere!

Typiske dørpaneler / trimdele vi værktøj

Key Mould Engineering Highlights for dørpanelforme

Sequential Valve Gate (SVG) Hot Runner— YUDO / SYNVENTIVE / Mold-Master — 6-10 dråber med trinvis åben/luk for at skubbe svejselinjer til den skjulte bagflange/indvendige ribbe, hvilket bevarer det kornet A-overflade udseende.

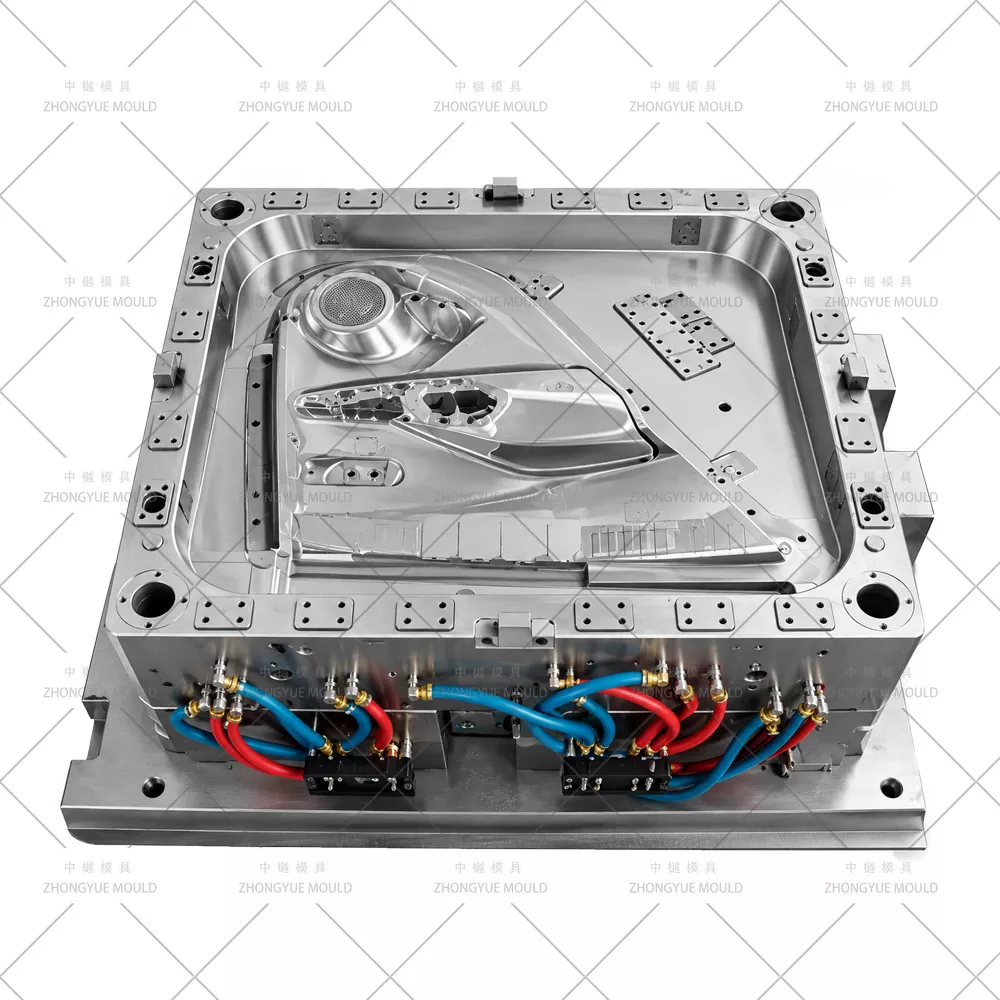

Flere hydrauliske løftere og vinklede ejektorblokke— 4–8+ løftere til kortlomme indvendig underskæring & armlænsforsænkning; nitrogenfjedre på store løftere for at forhindre træthed; minihydraulikcylindre til kontakt-bezel udskæringer, hvis nødvendigt.

Krympekompensation for PP-Talc & ABS/PC+ABS— PP-T20 svind ~0,8-1,3%(MD)/1,0-1,5%(TD); ABS ~0,4-0,7%; Formflow-verificeret hulrumsdimensionering, især på brede paneler for at kontrollere skævhed og mellemrum til dørskal/A-stolpe.

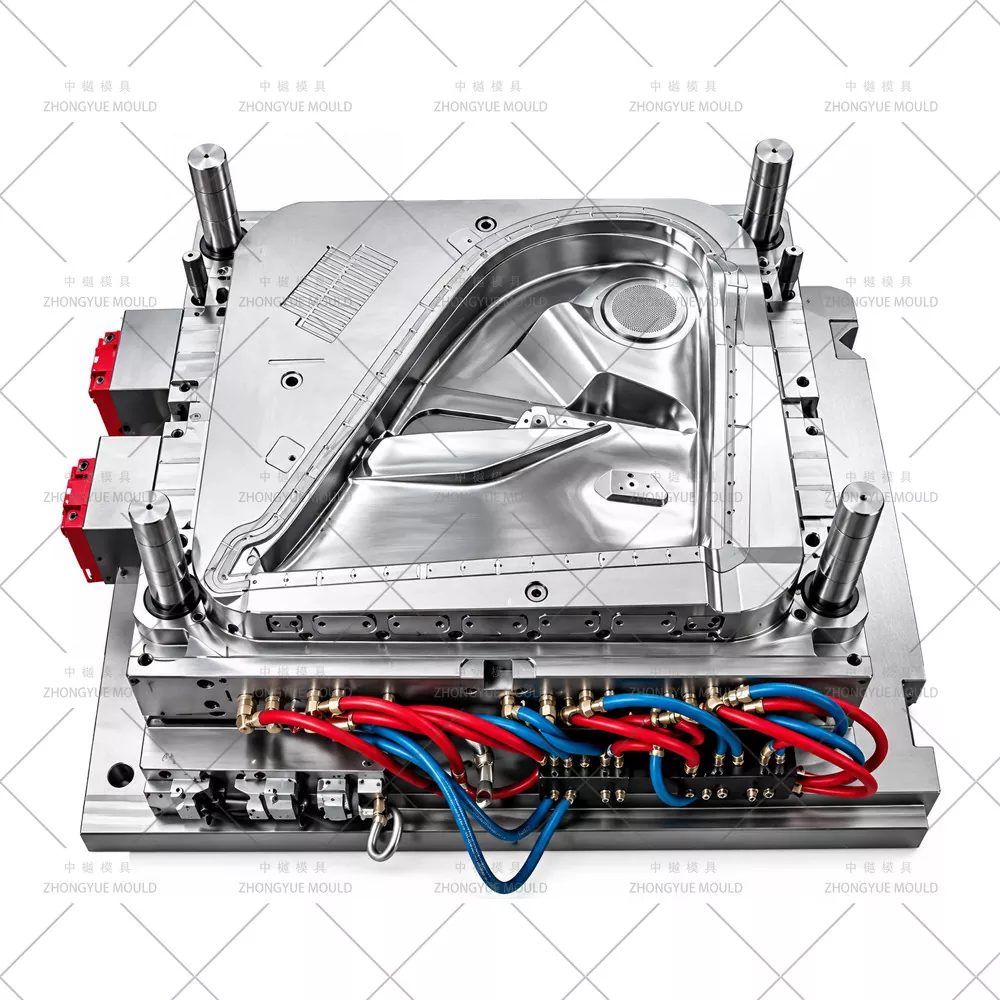

Mat korn + valgfri klaver-sort / krom indsatszone— Cavity VDI 27–36 læder/mat korn (Mold-Tech / YS) direkte ætset på 718H/2738HH; S136 (HRC 48–52) spejlpoleret indsats til højglans dekorationsliste — tydeligt opdelt skillelinje.

Zoned Deep Cooling til Warp Control— Baffle Ø8–12 mm + bobler + BeCu-indsatser nær tykke clips-knaster og armlænsmontering; 4–6 isolerede vandkredsløb (ΔT ≤ 3–4℃) på tværs af venstre/center/højre zoner.

Mulighed for 1+1 spejlhulrum (L+R for symmetriske dørpaneler)— Balanceret varmløber eller Y-forgrenet koldløber; til asymmetrisk stil paneler normalt enkelt hulrum (L & R angivet som matchet par).

Skjult ubådsport på bagsiden / indre ribben— Portrest helt skjult for A-overfladen; kold løber sjælden bortset fra proto — varm dråbe foretrækkes.

Vores formfremstillings- og valideringsproces

Projekt Kick-off & DFM Review— Analyser vægtykkelse (typ. 2,5–3,5 mm), trækvinkel pr. korn (≥1,5° for VDI 30+), løfterslagsinterferens for kortlomme og armlæn, mulighed for port og udkast; foreslå forbedringer for at undgå vask/svejseledning på A-overflade.

Skimmelstrømssimulering (Moldflow)— Fyldningsmønster, svejselinjeposition (skubbet bagud/flange), klemkraft, køleens ensartethed og forudsagt warp-størrelse for bredt PP-Talc-panel.

3D-formdesigngodkendelse— Fuld samling med kølelayout (zoneinddelte kredsløb), SVG hot runner-balancering, 4–8+ løfter/slide-detalje med interferensanimation, tekstur og spejlpoleret zonedefinition.

Præcisionsbearbejdning— Storformat højhastigheds CNC ru/finish, dybe hulsboring til afkøling, Sodick/Charmilles EDM til fine løftespalter og teksturgravering; S136 spejlpolering & VDI kornætsning.

T1 Trial & Correction— Køres på egen maskine; levere prøvevideo + CMM dimensionsrapport + prøvedel til godkendelse; tjek kortlommepasform og clipsindgreb.

Endelig emballering og forsendelse— Desinfektionsfri kraftig kasse, betjeningsvejledning til formen, reservedelsliste (løftefjedre, ejektorstifter, tætninger), varmebehandling og stålcertifikater.

Hvorfor vælge ZHONGYUE MOLD til din automotive dørpanelform?

Erfaring med støbeform i bilindustrien— Dørpanel, skærm, dørpanel, midterkonsol og dørpanelforme bygget internt med 5-akset CNC i stort format og dybhulsbor

In-house DFM & Moldflow Rapport— Identificer risici for fyldning/vridning/synk og optimer før stålskæring; verificer mellemrummet/flugt til dørskal og søjle

SVG Hot Runner & Multi-Lifter ekspertise— YUDO/SYNVENTIVE/Mold-Master integration; nitrogen-fjeder løftere; design med vinklet ejektorblok

Streng kvalitetskontrol og gennemsigtige fremskridt— Ugentlige bearbejdningsfotos, CMM-inspektion, T1 prøvegodkendelse før forsendelse

Eksporter oplevelse— Forme sendes til Europa, Nordamerika, Sydamerika, Sydøstasien

1-års formgaranti + reservedele (løftefjedre, tætninger, stifter)

Ofte stillede spørgsmål

Q: Laver du både front- og bagdørspanelforme - og kan venstre og højre være 1+1 spejlhulrum?

A: Ja. Vi designer single-cavity L/R forme (almindelig for asymmetrisk stylede paneler) og 1+1 spejl cavity forme til symmetriske designs for at fordoble output pr. skud. For og bag er angivet separat, da de er forskellige i størrelse og funktionssæt.

Q: Hvilket hot runner-system anbefaler du til dørpanelforme?

Sv: Sequential valve gate (SVG) varmløber med 6-10 dråber (YUDO/SYNVENTIVE/Mold-Master) anbefales kraftigt - den giver dig mulighed for at iscenesætte fyldning for at skubbe svejselinjer til ikke-synlige områder, hvilket er afgørende for kvaliteten af ​​kornet A-overflade.

Q: Kan du opnå mat korn OG klaversort højglans i én form?

A: Ja. Vi bruger S136 spejlpoleret indsats (SPI A1/A2) til højglans dekorative zone og 718H/2738HH tekstureret hulrum (VDI 27–36) til mat hovedpanel, med klart defineret adskillelse mellem zoner.

Q: Hvad har du brug for for et tilbud?

A: 3D-delmodel (STP/IGS/X_T), målmateriale (PP-T20/T30 / ABS osv.), årlig volumen/kavitationspræference (1×1 eller 1+1), dine injektionsmaskine-pladedata, overfladetekstur og højglanszonespecifikationer, hvis nogen.

Anmod om et tilbud på din bildørpanelform

Send dit dørpanel 3D-model (STEP/IGS/X_T) og projektkrav. ZHONGYUE MOLD vil levere en gratis DFM-rapport + formflowoversigt + formelt tilbud inden for 24-48 arbejdstimer.
