Dashboardform til biler

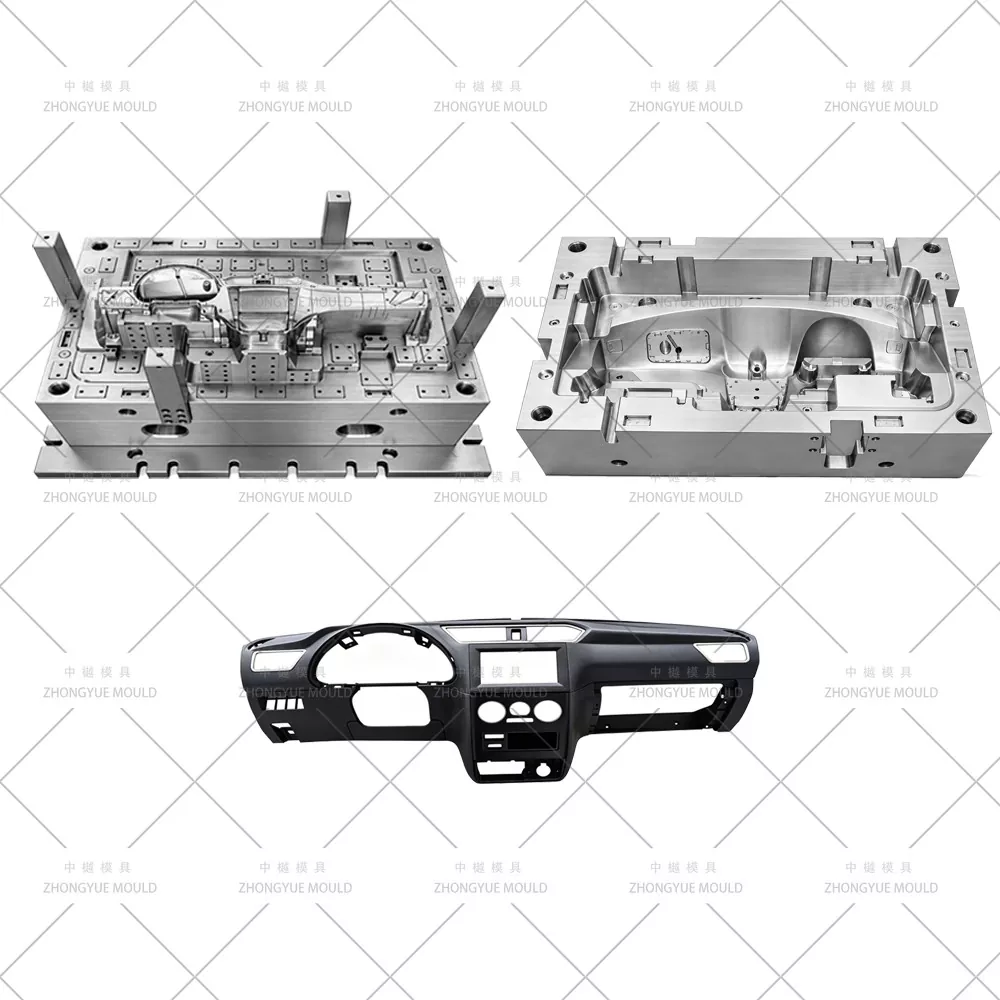

Dashboardstøbeform til biler – Brugerdefineret bilinstrumentpanel (IP) og producent af sprøjtestøbeform til instrumentbræt

ZHONGYUE MOLD er en erfaren kinesisk producent af sprøjtestøbeforme, der leverer sprøjtestøbeforme til automotive Dashboard / Plastic Car Instrument Panel (IP) - også kaldet Dashboard Skeleton Moulds til globale Tier-1-autodeleleverandører og OEM'er. Moderne instrumentbrætter med hårde paneler er sprøjtestøbt i PP+EPDM-Talc (mineralfyldt polypropylen, f.eks. PP-T20/T30) eller PC+ABS til dekorative oversider, med det store skelet, der integrerer handskeboksmonteringer, udluftningsudskæringer, dockingzone-airbag og midterste airbag-funktioner. Vores forme har sekventielle ventilporte (SVG) hot runner-systemer (6-12 dråber) for at eliminere svejselinjer på A-overfladen, flere hydrauliske løftere/vinklede skydere til dybe underskæringer og airbagdøre, nitrogen-fjeder-assisteret udkastning og 分区-køling til spændviddekontrol på 1,5-2 m.

Fra IP-skeletter til personbiler, SUV-instrumentbræt i fuld bredde til dekorative soft-touch/piano-sorte overdele, vi leverer fuld DFM-gennemgang og Moldflow-simulering før stålskæring.

Specifikationer for støbeforme til instrumentbræt i plast til biler:

Gør dit næste Automotive Dashboard Mould-projekt lysere!

Typiske instrumentbræt / instrumentpaneldele vi værktøj

Key Mould Engineering Highlights for Dashboard (IP) Forme

Sequential Valve Gate (SVG) Hot Runner— YUDO / SYNVENTIVE / Mold-Master — 6-12 dråber iscenesat åben/luk for at skubbe svejselinjer til ikke-synlig flange/bagside; kritisk for klasse-B interiør korn udseende.

Flere hydrauliske løftere og vinklede slæder— 4–8+ løftere til handskerumsfordybning, udluftningslomme, afrimningskanal; hydrauliske mini-slider til sidemonterede funktioner; nitrogenfjedre (vs. spiral) brugt på store løftere for at forhindre udmattelsesfejl.

Passager Airbag Dør Pre-Score / Tear-Seam Design— Indstøbt rivelinje via præcisionsbearbejdet skær eller skillelinjetrin; omhyggeligt kontrolleret skær med skarp radius for at sikre forudsigelig anvendelse uden løst skrot.

Krympekompensation for PP-Talc & PC+ABS— PP-T20 svind ~0,8-1,3%(MD)/1,0-1,5%(TD); PC+ABS ~0,5-0,7%; Formflow-verificeret hulrumsstørrelse, især på paneler med bred spændvidde for at kontrollere skævhed og mellemrum til forrude/A-stolpe.

Mat korn + valgfri klaver-sort zone i én form— Cavity VDI 27–36 læder/mat korn (Mold-Tech / YS) direkte ætset på 718H/2738HH; S136 (HRC 48–52) spejlpoleret indsats til højglans dekorativ strimmelzone.

Dyb & zoneinddelt køling til Warp Control— Baffle Ø10–12 mm + bobler + BeCu-indsatser nær tykke monteringsknaster; isolerede vandkredsløb (ΔT ≤ 3–4℃) på tværs af venstre/midter/højre zoner for at minimere camber på stort panel.

Skjult ubådsport på bagsiden / indre ribben— Portrest helt skjult for A-overfladen; kold løber sjælden bortset fra proto — varm dråbe foretrækkes.

Typiske tekniske specifikationer (kan tilpasses)

Vores formfremstillings- og valideringsproces

Projekt Kick-off & DFM Review— Analyser vægtykkelse (typ. 2,5–3,5 mm), trækvinkel pr. korn (≥1,5° for VDI 30+), løfterslagsinterferens, gennemførlighed af airbag-rivsøm, port og udkast; foreslå forbedringer for at undgå vask/svejseledning på A-overflade.

Skimmelstrømssimulering (Moldflow)— Fyldningsmønster, svejselinjeposition (skubbet bagud/flange), klemkraft, køleens ensartethed og forudsagt warp-størrelse for bredt PP-Talc-panel.

3D-formdesigngodkendelse— Fuld samling med kølelayout (zoneinddelte kredsløb), SVG hot runner-balancering, 4–8+ løfter/slide-detalje med interferensanimation, definition af airbagindsats, teksturzone.

Præcisionsbearbejdning— Storformat højhastigheds CNC ru/finish, boring med dybe huller til afkøling, Sodick/Charmilles EDM til fine løftespalter og skæreindsats, S136 spejlpolering og VDI-teksturætsning.

T1 Trial & Correction— Køres på intern maskine med stor tonnage; levere prøvevideo + CMM dimensionsrapport + prøvedel til godkendelse; tjek airbagsøm og pasform i handskerummet.

Endelig emballering og forsendelse— Desinfektionsfri kraftig kasse, betjeningsvejledning til formen, reservedelsliste (løftefjedre, ejektorstifter, tætninger), varmebehandling og stålcertifikater.

Hvorfor vælge ZHONGYUE-FORM til din bilinstrumentbrætform?

Mulighed for stor bilstøbeform— Kofanger, fender, dørpanel og instrumentbræt (IP) forme bygget in-house med storformat 5-akset CNC og dybhulsbor

In-house DFM & Moldflow Rapport— Identificer risici for fyldning/vridning/synk og optimer før stålskæring; bekræft, at airbaggen rives i søm og mellemrum til forruden

SVG Hot Runner & Multi-Lifter ekspertise— YUDO/SYNVENTIVE/Mold-Master integration; nitrogen-fjeder løftere; hydraulisk glidedesign

Streng kvalitetskontrol og gennemsigtige fremskridt— Ugentlige bearbejdningsfotos, CMM-inspektion, T1 prøvegodkendelse før forsendelse

Eksporter oplevelse— Forme sendes til Europa, Nordamerika, Sydamerika, Sydøstasien

1-års formgaranti + reservedele (løftefjedre, tætninger, stifter)

Ofte stillede spørgsmål

Spørgsmål: Former du den bløde PVC/TPO slushhud eller bare PP-skelettet?

A: Vi fremstiller sprøjtestøbeformen til PP/PC+ABS-skelettet/substratet. Blødt slush-skin (PVC/TPO) dannes typisk i en separat slush-støbning eller vakuumformningsproces og lamineres eller samles på skelettet - ikke sprøjtet ind i denne form.

Q: Hvordan håndterer du passagerairbaggens rivesøm?

A: Vi designer et præcisionsbearbejdet skær eller skillelinjetrin i kaviteten for at forme en forsvækket rivelinje (rillet rille) - IKKE et snit efter støbeformen. Dette sikrer forudsigelig anvendelse og en ren skjult søm.

Q: Hvilket hot runner-system anbefaler du til instrumentbrætforme?

Sv: Sekventiel ventilport (SVG) varmløber med 6-12 dråber (YUDO/SYNVENTIVE/Mold-Master) anbefales kraftigt - det tillader trinvis fyldning at skubbe svejselinjer til bagsiden/flangen, hvilket bevarer den korn-finishede A-overflade.

Q: Hvad har du brug for for et tilbud?

A: 3D delmodel (STP/IGS/X_T), målmateriale (PP-T20/T30 / PC+ABS osv.), årligt volumen, din indsprøjtningsmaskines plade & tie-bar data, overfladetekstur spec og airbags rivesømskrav, hvis det er relevant.

Anmod om et tilbud på din automotive instrumentbrætform

Send dit instrumentbræt/instrumentpanel 3D-model (STEP/IGS/X_T) og projektkrav. ZHONGYUE MOLD vil levere en gratis DFM-rapport + formflowoversigt + formelt tilbud inden for 24-48 arbejdstimer.
