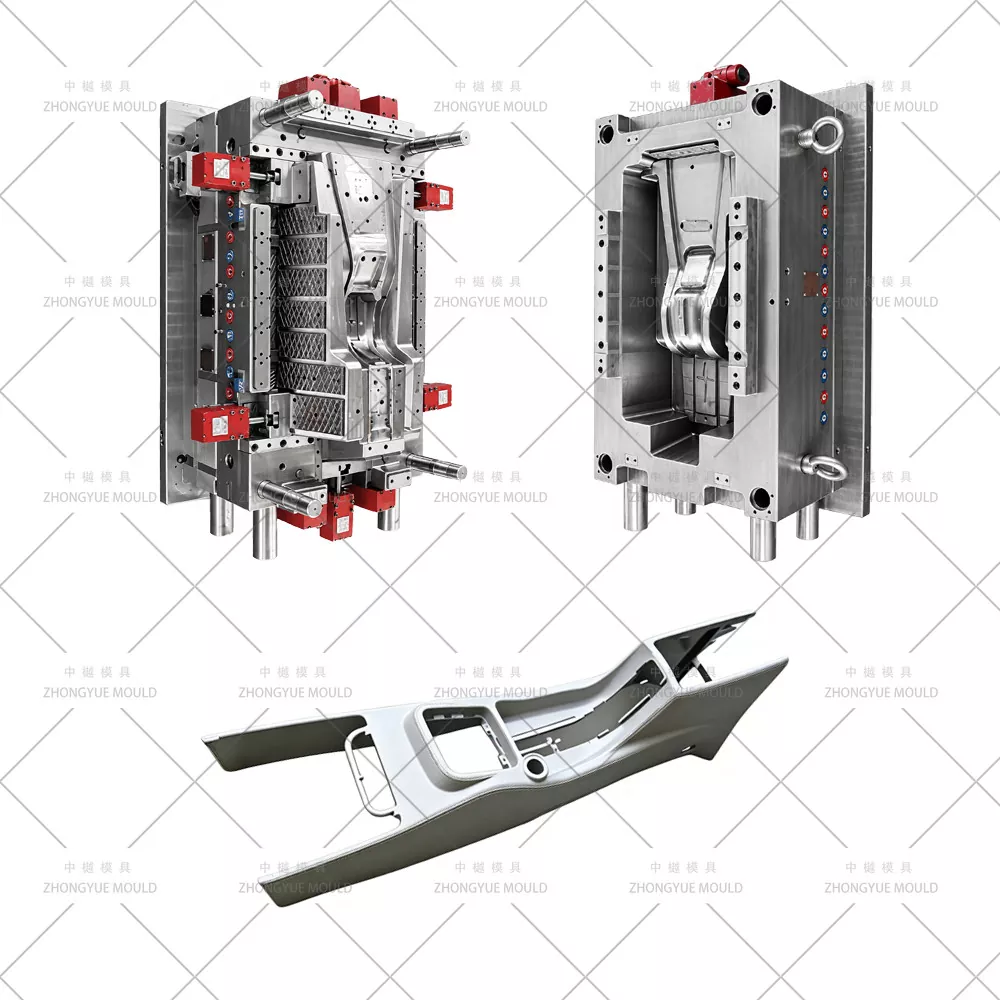

Automotive Center Console Form

Automotive Center Console Form – Brugerdefineret bil Center Console / Interiør Trim Sprøjtestøbe Producent

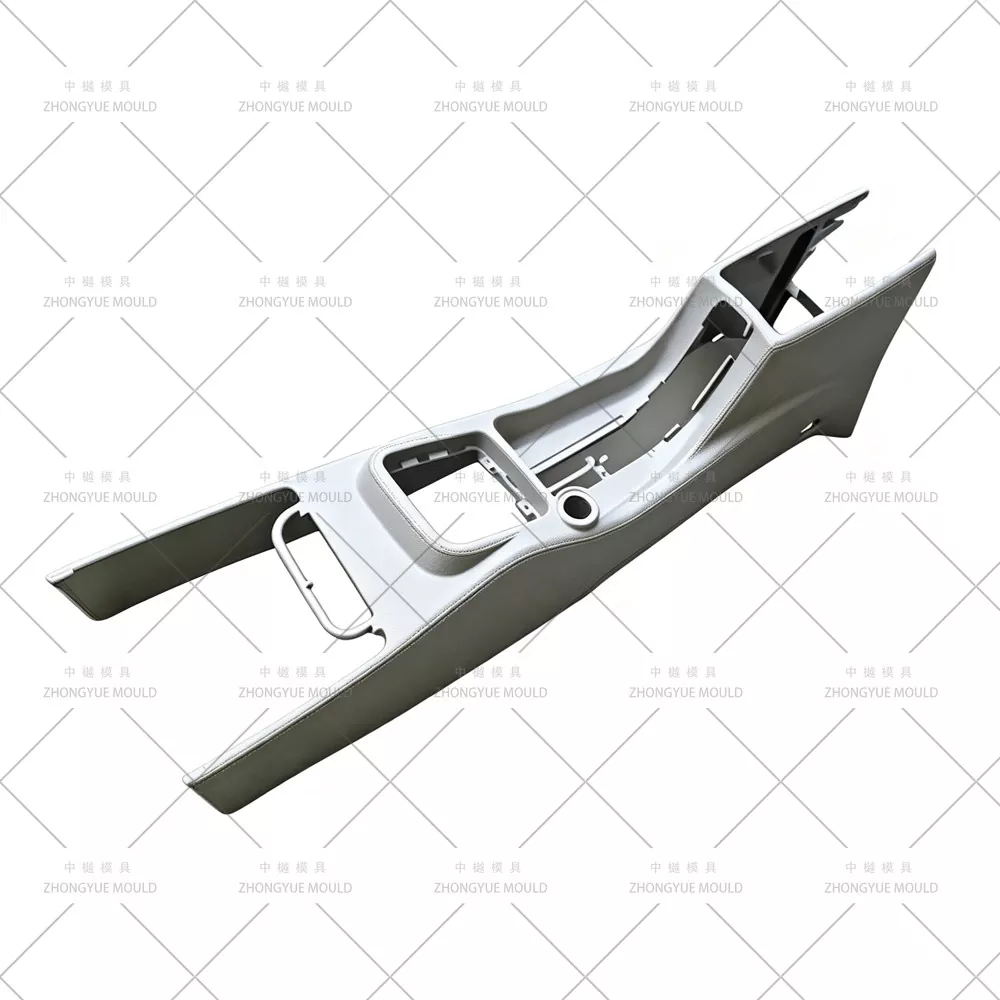

ZHONGYUE MOLD er en professionel kinesisk producent af sprøjtestøbeforme, der leverer Automotive Center Console Forme / Plastic Car Center Console Injection Molds (Interiør Trim Forme) til globale Tier-1 auto dele leverandører og OEM'er. Midterkonsollen – der omfatter det øverste dekorative panel (med kontakter, USB-porte, gearskifterramme) og den nederste opbevarings-/beholder- og armlænsstruktur – er typisk støbt i ABS, PC+ABS eller PP-T20, med mat lædergarn (VDI 27–36) på synlige flader og valgfri klaver-sort spejl med høj-gloss 6-zoner, høj-s1-zoner (s1) soft-touch TPE/TPU overstøbning. Vores forme har løftere med flere vinkler til dybe underskæringer i opbevaringsspanden, hydrauliske eller vinklede glider til luftudskæringer og kopholderrecesser, balanceret køling nær tykke monteringsknaster og raffineret skillelinjekontrol for et fejlfrit interiør.

Fra passagerbilens midterkonsols øvre og nedre enheder, SUV-armlænsbaser med bred konsol, til gearskifte-/trimramme, vi leverer fuld DFM-gennemgang og Moldflow-simulering før stålskæring.

Specifikationer:

Gør dit næste Automotive Center Console Mould-projekt lysere!

Typiske centerkonsol / indvendige trimdele vi værktøj

Vigtigste formtekniske højdepunkter for centerkonsolforme

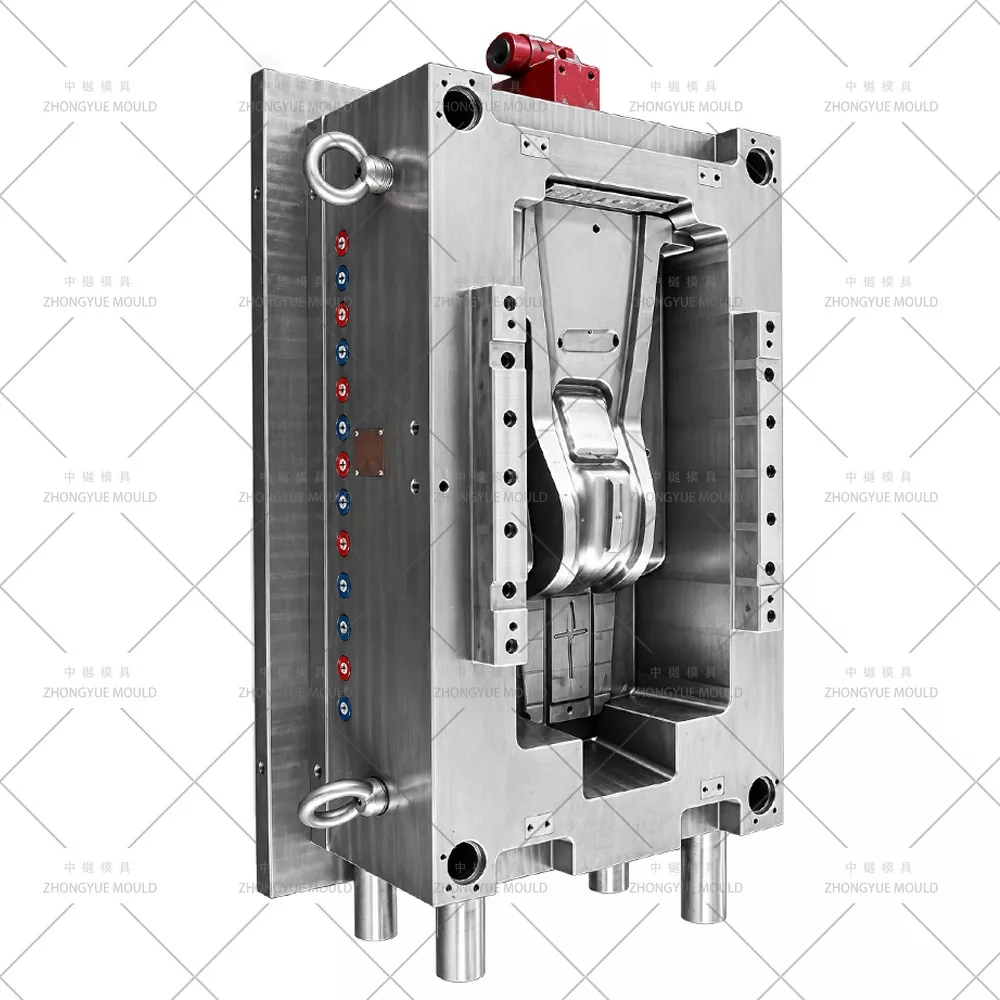

Dobbelt overfladefinish i én form— Mat kornzone: 718H/2738HH hulrum VDI 27–36 (Mold-Tech / YS mønster) direkte ætset; Klaversort / kromplade zone: S136 (HRC 48–52) spejlpoleret SPI A1/A2 med udskiftelig indsats til logo/varenummer.

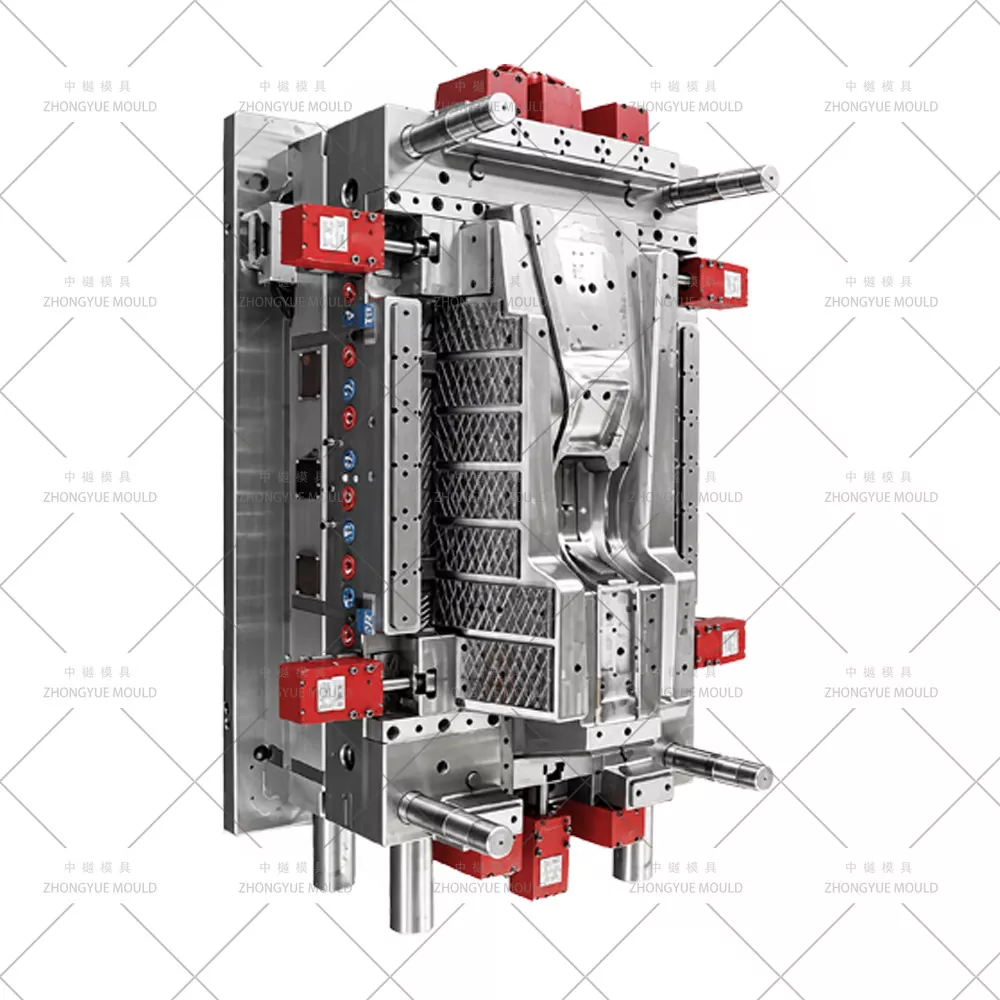

Multi-Lifter & Slide System til dybe underskæringer— Løftere til indvendige underskæringer i opbevaringsspanden, glider med vinklede stifter eller minihydraulik til kopholderrecess, luftventillomme og USB-udskæring; glideinterferens kontrolleret i 3D-samling.

Svindkompensation for indvendig plast— ABS-svind ~0,4-0,7%; PC+ABS ~0,5-0,7%; PP-T20 ~1,0-1,5%; Formflow-verificeret hulrumsdimensionering, især på lange dekorative paneler, der er tilbøjelige til at vride sig.

Skjult ubåd / kantport på ikke-synlig flange— Portrester skjult på bag-/bundflange; kold løber, der er fælles for indvendige forme med enkelt hulrum; varmløber (åben eller ventil) tilgængelig til højhuls- eller malede dele for at reducere svejselinjer.

Optimeret køling til tykke bosser og lange paneler— Baffle + bobler + BeCu-indsatser nær tykke monteringsknaster & møntbakkefordybning; multi-zone temperaturkontrol for at minimere vask på mat overflade.

Mulighed for familieform (øvre + nedre konsol/ramme)— Hvor cyklustider matcher, kan vi designe familieforme (forsigtig: synkerisiko på tykke sektioner — vurderet fra sag til sag via Moldflow).

Vores formfremstillings- og valideringsproces

Projekt Kick-off & DFM Review— Analyser vægtykkelse (typisk 2,0–3,0 mm), trækvinkel pr. korn (≥1,5° for VDI 30+), løfterslag for underskæring af beholderen, mulighed for port og udkast; foreslå forbedringer for at undgå vask/svejselinje på synlig mat overflade.

Skimmelstrømssimulering (Moldflow)— Fyldningsmønster, svejselinjeposition (skubbet til skjult flange/bagside), klemkraft, køleens ensartethed og forudsagt skævhed for langt dekorativt panel.

3D-formdesigngodkendelse— Fuld samling med kølelayout, løfter/slide-detalje med interferenskontrol, teksturzone & spejlpoleret zonedefinition, udluftningsstrategi.

Præcisionsbearbejdning— Højhastigheds CNC ru/finish, boring med dybe huller til køling, Sodick/Charmilles EDM til fine udskæringer og teksturgravering; S136 indsats spejl polering.

T1 Trial & Correction— Køres på egen maskine; leverer prøvevideo + CMM dimensionsrapport + prøvedele til godkendelse.

Endelig emballering og forsendelse— Røgfri kasse, betjeningsvejledning til formen, reservedelsliste (ekstra løftefjedre, ejektorstifter), varmebehandling og stålcertifikater.

Hvorfor vælge ZHONGYUE-FORM til din centerkonsolform?

Automotive interiør & eksteriør skimmel erfaring— Kofanger, skærm, dørpanel, instrumentbræt og midterkonsoller bygget internt

In-house DFM & Moldflow Rapport— Identificer risici for fyldning/vridning/synk og optimer før stålskæring; tjek mellemrum/flush fit med IP & tunnel

Mulighed for dobbelt finish (korn + klaver sort)— S136 spejlpoleret indsats + tekstureret 718H hulrum i samme form; 2K/overstøbning designstøtte

Streng kvalitetskontrol og gennemsigtige fremskridt— Ugentlige bearbejdningsfotos, CMM-inspektion, T1 prøvegodkendelse før forsendelse

Eksporter oplevelse— Forme sendes til Europa, Nordamerika, Sydamerika, Sydøstasien

1-års formgaranti + reservedele (løftere, fjedre, stifter)

Ofte stillede spørgsmål

Spørgsmål: Kan du støbe både det øverste dekorative panel og den nedre beholder som en familieform?

A: Det er muligt, når cyklustider og vægtykkelse er kompatible - vi evaluerer fra sag til sag via Moldflow, da tykke nedre beholdersektioner kan forårsage synkning, hvis de lukkes fra den samme løbegang. Ofte er de bygget som to separate støbeforme med enkelt hulrum for bedre kvalitetskontrol.

Q: Understøtter du klaversorte (højglans) zoner og matte korn i én form?

A: Ja. Vi bruger S136 spejlpoleret indsats (SPI A1/A2) til højglans områder og 718H/2738HH tekstureret hulrum (VDI 27–36) til matte zoner med klart definerede skillelinjer.

Q: Hvilken hot runner anbefaler du til forme i midterkonsollen?

A: Mange indvendige konsoller kører koldløber med skjult ubådsport. Til malede eller meget højt udseende dele, hvor svejselinjer er kritiske, kan vi integrere en åben eller sekventiel ventilport-hot runner (YUDO/SYNVENTIVE/Mold-Master).

Q: Hvad har du brug for for et tilbud?

A: 3D-delmodel (STP/IGS/X_T), målmateriale (ABS / PC+ABS / PP-T20), årlig volumen / kavitationspræference (1×1 eller familie), din injektionsmaskine-pladedata, overfladetekstur og højglanszonespecifikation, hvis nogen.

Anmod om et tilbud på din Automotive Center Console Form

Send din midterkonsol 3D-model (STEP/IGS/X_T) og projektkrav. ZHONGYUE MOLD vil levere en gratis DFM-rapport + formflowoversigt + formelt tilbud inden for 24-48 arbejdstimer.
