Plast PP DN1000 Manhole 4-Way Base Form

Plast PP DN1000 Manhole 4-vejs Base Form – Inspektionskammer Base Form af ZHONGYUE MOLD

Underjordiske dræn- og kloaknet er afhængige af plastinspektionskamre  for adgang, rengøring og vedligeholdelse. Den mest kritiske komponent er mandehulsbasen - typisk en PP- eller PE-støbt bund med stor diameter med benching (flowkanal) og muffe indløbs-/udløbsåbninger til tilslutning af DN150-DN600 spildevandsrør.

En plast PP DN1000 manhole 4-vejs baseform er det store præcisionsindsprøjtningsværktøj, der danner en Ø1000 mm indvendig diameter base med fire retningsbestemte rørmuffer, integreret støbt bænk og dybtrukne ribbestrukturer. Hos ZHONGYUE MOLD (Huangyan, Taizhou, Kina) har vi stor erfaring med at designe og bygge brøndkammerbaseforme til PP (krympning ~1,6-1,8%), med 4-sidet hydraulisk kernetræk, dyb hulrumskøling og forstærket indsatsblokkonstruktion for at sikre lang dimensionel levetid og lang støbt levetid.

Specifikationer for mandehulsstøbeforme i plast:

Typiske tekniske specifikationer – PP DN1000 4-vejs mandehulsbundform

Få dit næste brøndstøbeprojekt i plast til at blive lysere!

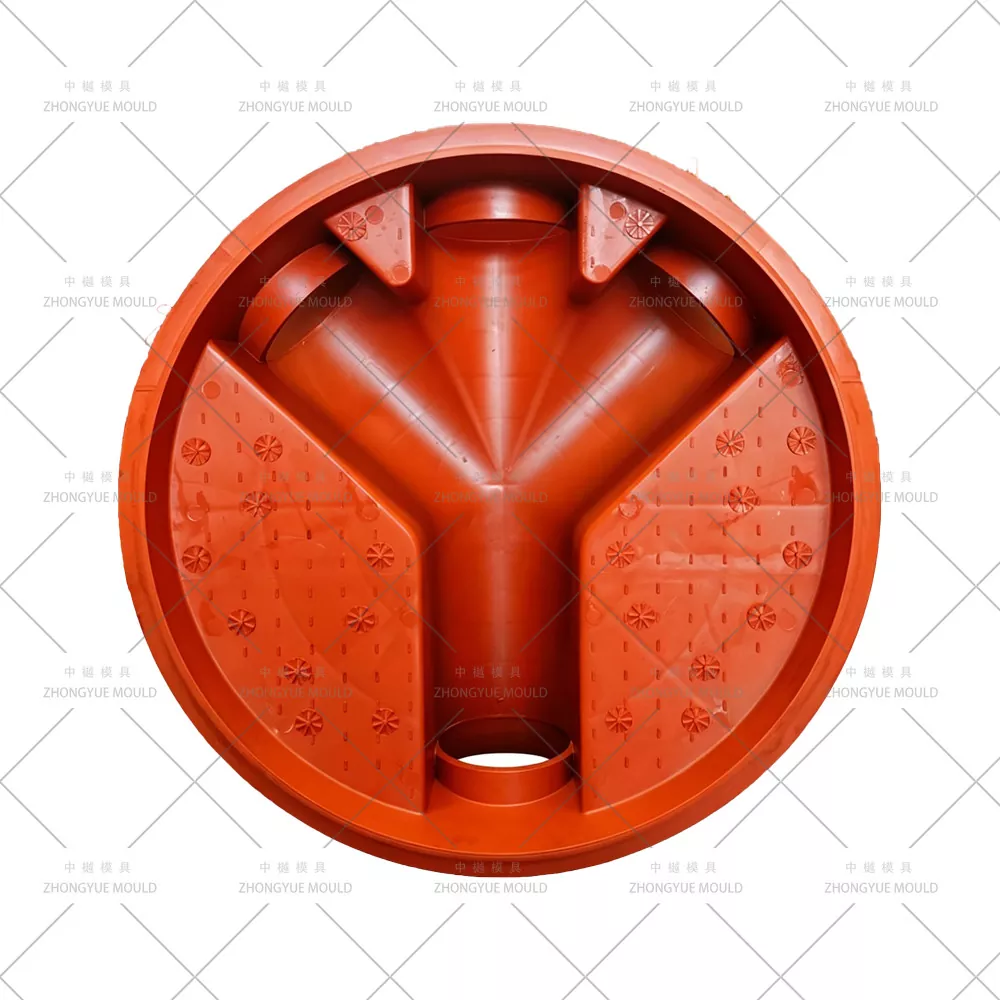

Hvad er en PP DN1000 4-vejs mandehulsbase?

Basisdiameter: Indvendig Ø1000 mm (ydre Ø typisk ~1140–1200 mm afhængig af vægtykkelse)

Konfiguration: 4-vejs = 1 indgang + 1 udgang (modsat) + 2 sidegrene (kan være tomme stik på stedet); stikkontakter overholder EN 13598-2 / DIN 19535 standarder

Rørfatningsstørrelser: Normalt DN150 / DN200 / DN225 / DN300 / DN400 / DN500 / DN600 konfigurerbar via udskiftelige indsatsringe

Materiale: Virgin eller genanvendt polypropylen (PP) — kemikaliebestandig, let, lang levetid (>50 år under jorden)

Benching: Indstøbt strømningskanal (sump/bænk) for at lede spildevandet mod udløbet - kan have glat radius eller flad bænk pr. design

Hvordan ZHONGYUE udvikler en højkvalitets kloakform

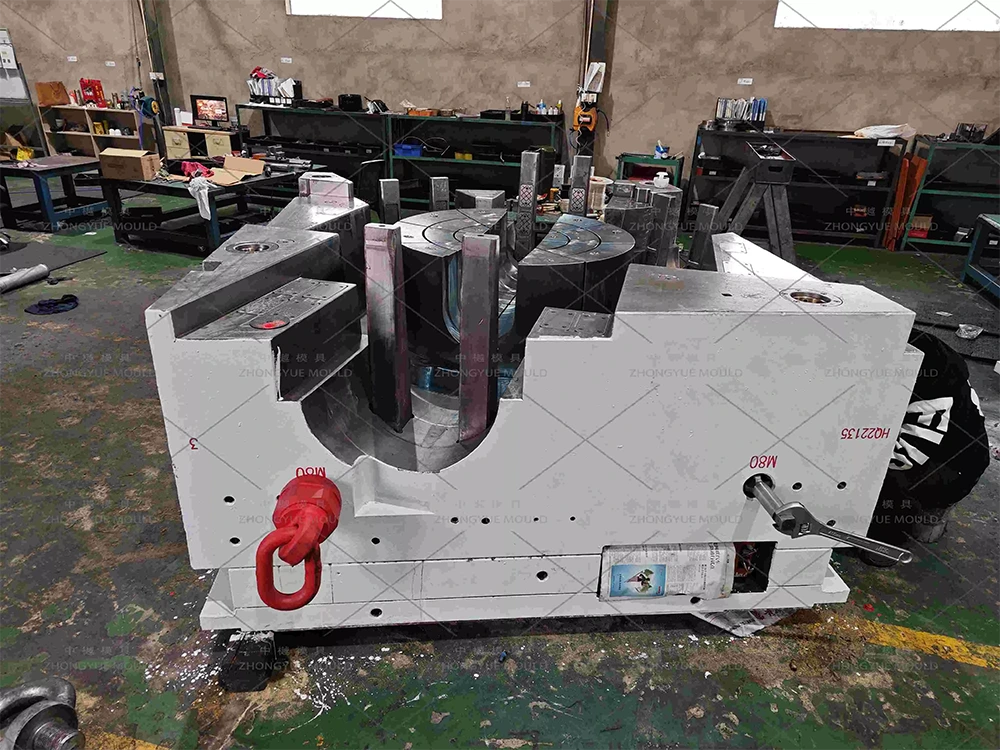

① 4-sidet hydraulisk kernetræk til rørmuffer

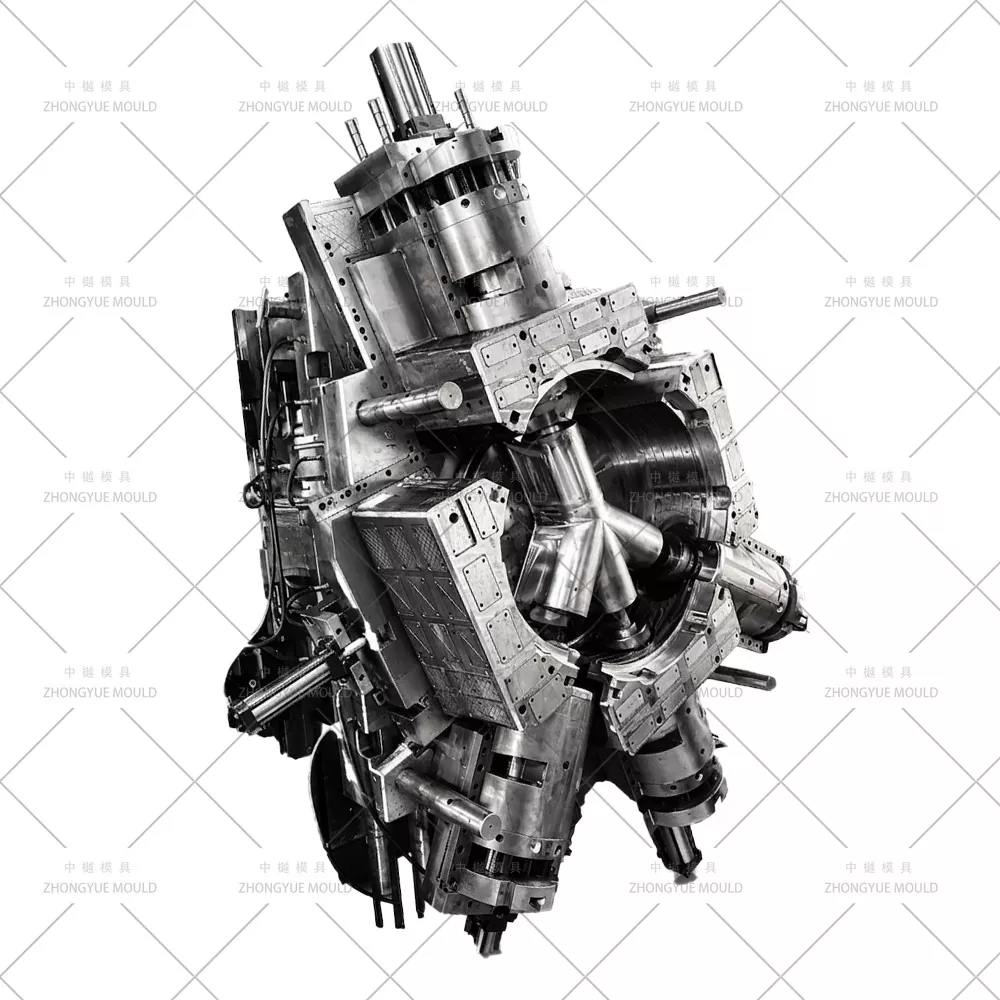

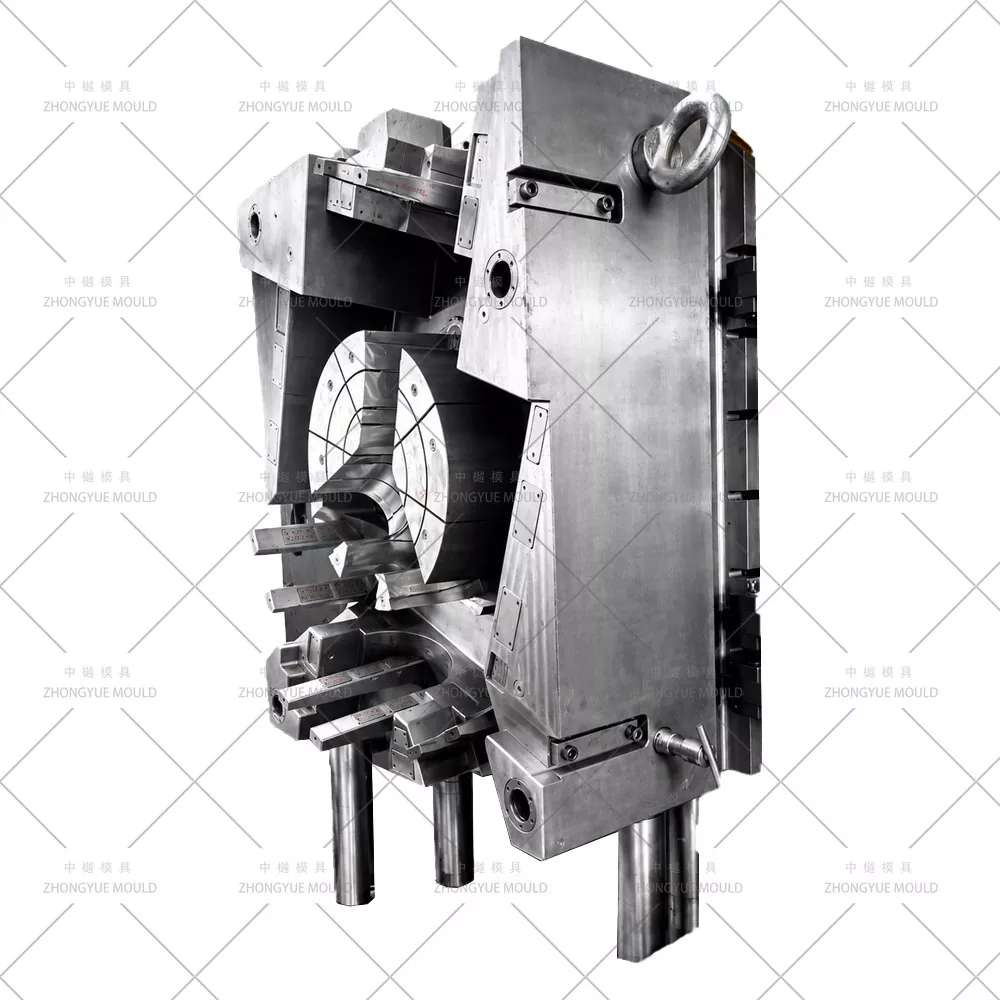

Det definerende træk ved en plast PP DN1000 manhole 4-vejs baseform er fire store sidekerner, der danner rørmuffer/klokker.

Hver fatningskerne aktiveres af uafhængige hydrauliske cylindre (eller storvinklede løftere til lavvandede fatninger), med sikkerhedsendestopkontakter, der forhindrer støbeformens lukning, hvis en kerne ikke er helt tilbagetrukket/fremført.

Fatningsvinklerne er præcist beregnet (typisk 1°–2°) med forkromede kernestifter/muffer for jævn tilbagetrækning og lang levetid.

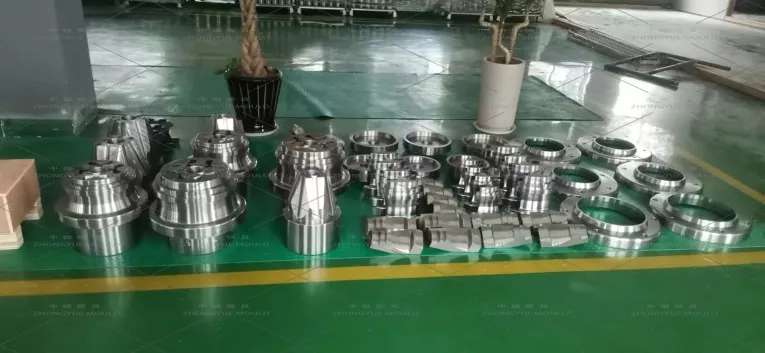

Udskiftelige indsatsringe tillader forskellige rørdiametre (DN150–DN600) uden at ombearbejdning af hele kernen - en omkostningsbesparelse for kammersystemleverandører.

② Deep Cavity Cooling & Insert-Block Construction

Mandehulsbaser har tykke vægge (8-15 mm) og dyb træk - afkøling er kritisk for cyklustiden (typisk 120-200 sek.).

Kerne: Dybtborede bafler + boblerør, der når til bunden af ​​den dybe kerne for ensartet afkøling.

Hulrum (ydre skal): Serieforbundne vandledninger med tilstrækkelig afstand; BeCu (Beryllium Copper) indsættes ved tykke ribbe-/bænkeområder for at reducere varme pletter.

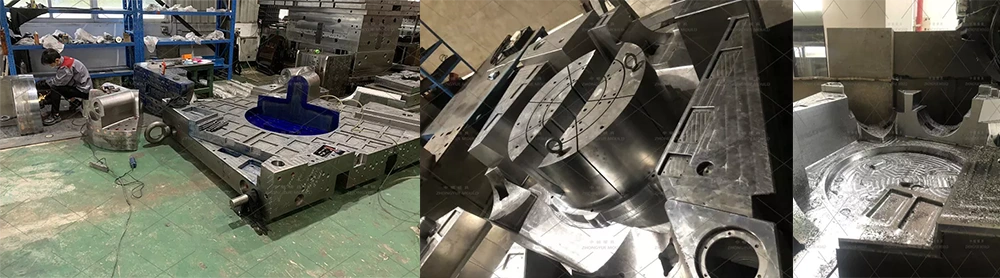

Formlegeme opdelt i præcisionsbearbejdede indsatsblokke til parallel CNC/EDM-behandling → ~40 % kortere gennemløbstid, lettere fremtidig vedligeholdelse/udskiftning.

③ Stålvalg – Holdbarhed til storformatværktøj

④ Ejection & Bench Detailing

Stor udkasterplade med 30–60+ udkasterstifter/muffer placeret under bænkribber og perifer flange.

Valgfri afstrygering til topflangeudkast med stor diameter.

Indstøbt bænkoverflade er poleret/teksturstyret til EN-standarder for flowydelse.

⑤ Runner & Gating

Typisk enkelt eller dobbelt side indløb + blæserport / overlapningsport på grund af stor del; nogle designs bruger varm dyse (sekventiel ventilport) til multi-gate fyldbalance på meget store baser.

Kold sneglebrønd og afgasningsventiler designet langs skillelinjen og bænkekstremiteterne for at undgå brændemærker i dybe fordybninger.

Typiske applikationer

Kommunal kloak- og stormafløb: DN1000 inspektionskamre til bolig-/erhvervsbyggerier

Vejkant og industriel dræning: Med kraftige dækadaptere, kompatibel med D400/F900 brønddæksler

Spildevandsrensningsanlæg: Adgangskamre til pumpestationer og sedimentationstanke

Regnvandshøstsystemer: Som opsamlingsgrav/sedimentationsbase før filtrering

Kompatibel med EN 13598-2, DIN 19535 og større kommunale specifikationer, når de er produceret med certificeret PP-materiale.

Hvorfor ZHONGYUE-støbeform til din mandehulsform?

Gennemprøvet erfaring med store hulrum – Mandehulsbaser (Ø315–Ø1200), aksler, kegler og dækrammer leveret til Europa, SEA, Mellemøsten.

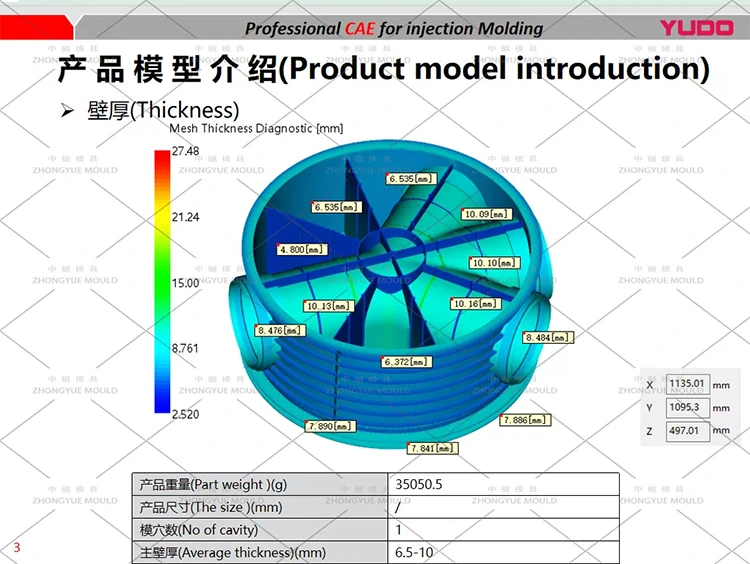

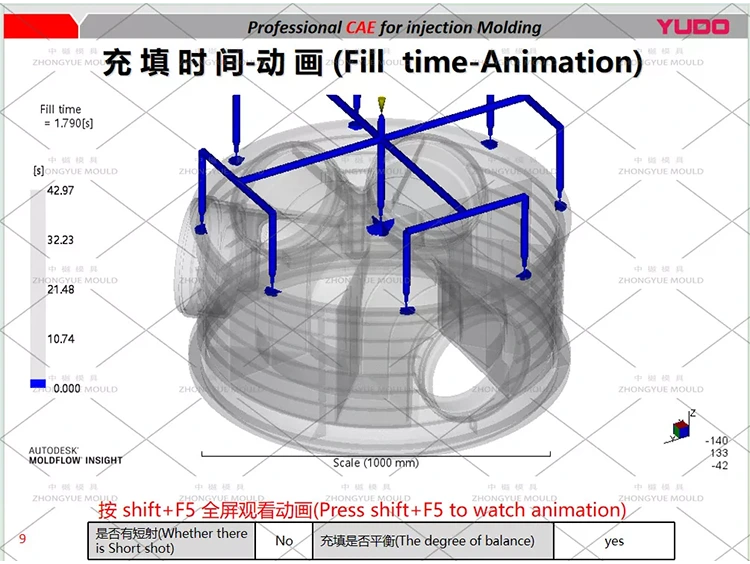

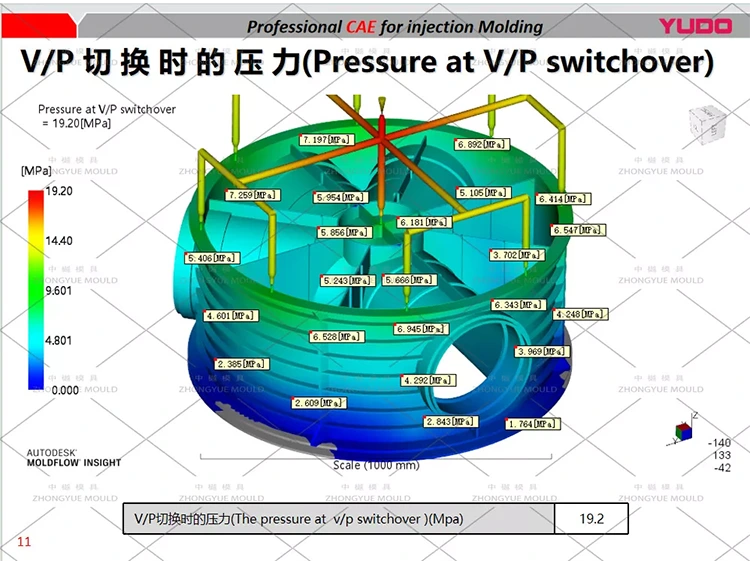

Moldflow & DFM før stålskæring – Valider fyldmønster, risiko for sænkning af bænk og ensartet afkøling før bearbejdning.

Insert-Block Parallel Machining – Reducerer leveringstiden ~40%; forenkler fremtidig renovering af slidte kerne-/hulrumssektioner.

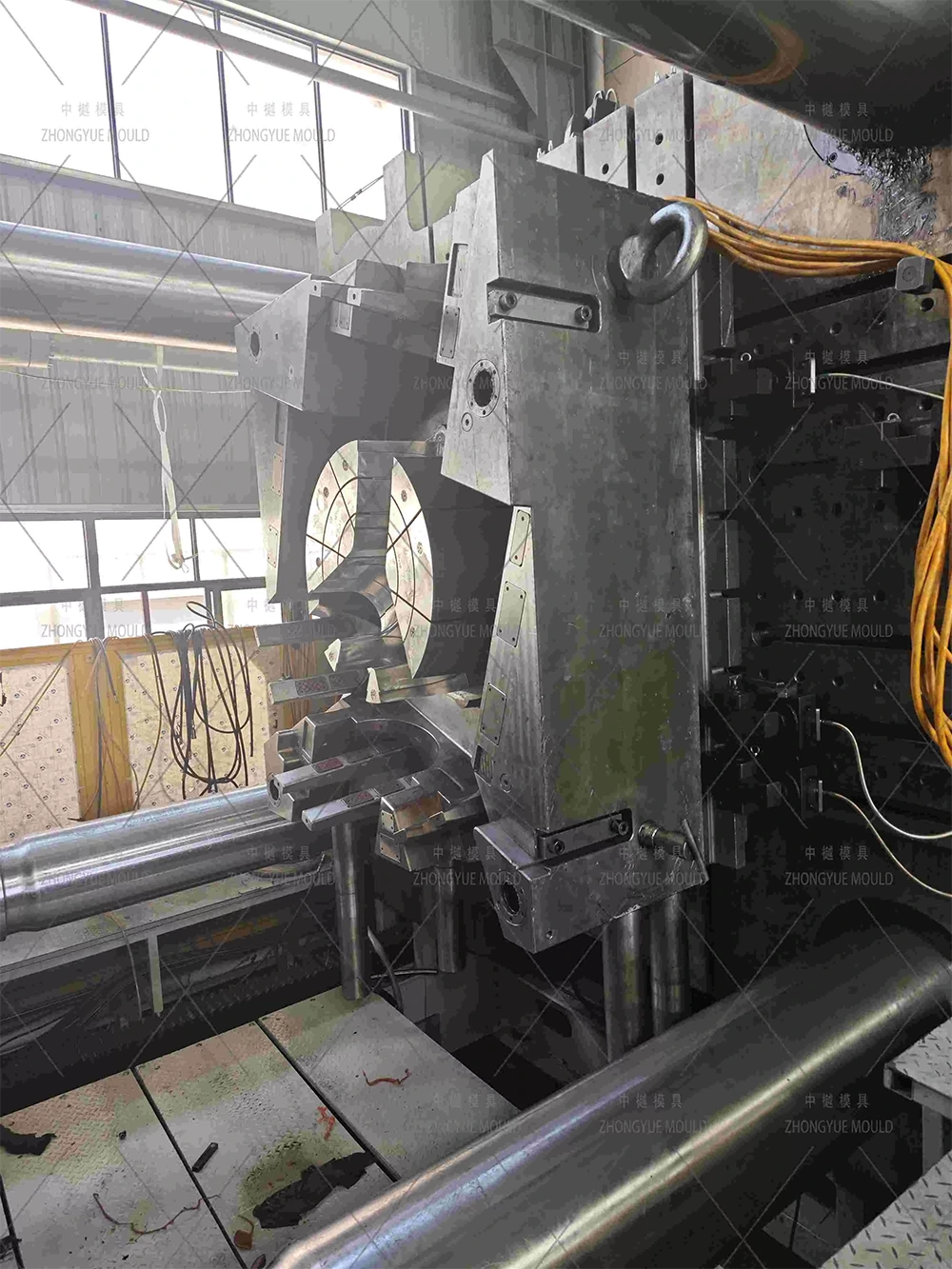

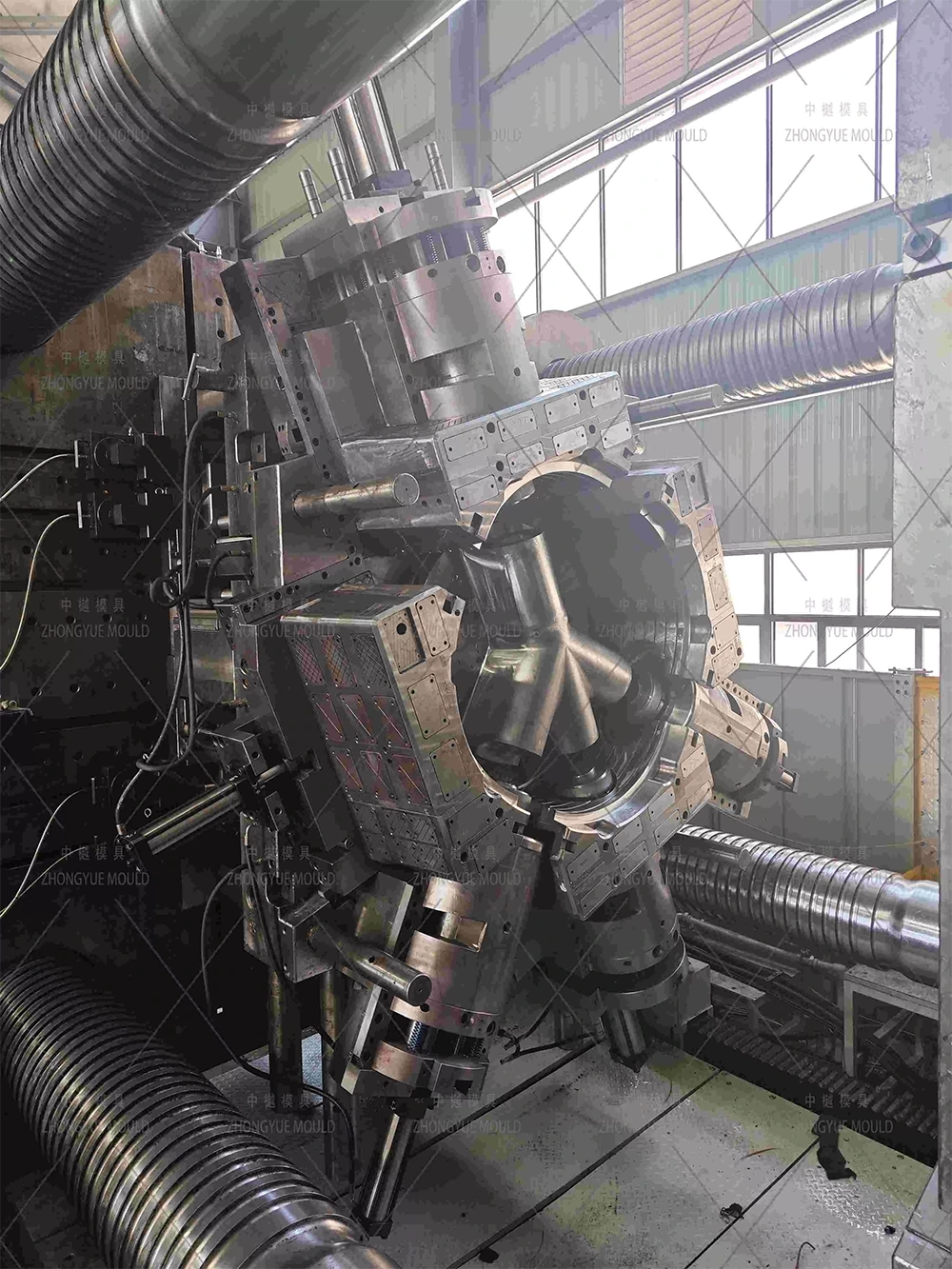

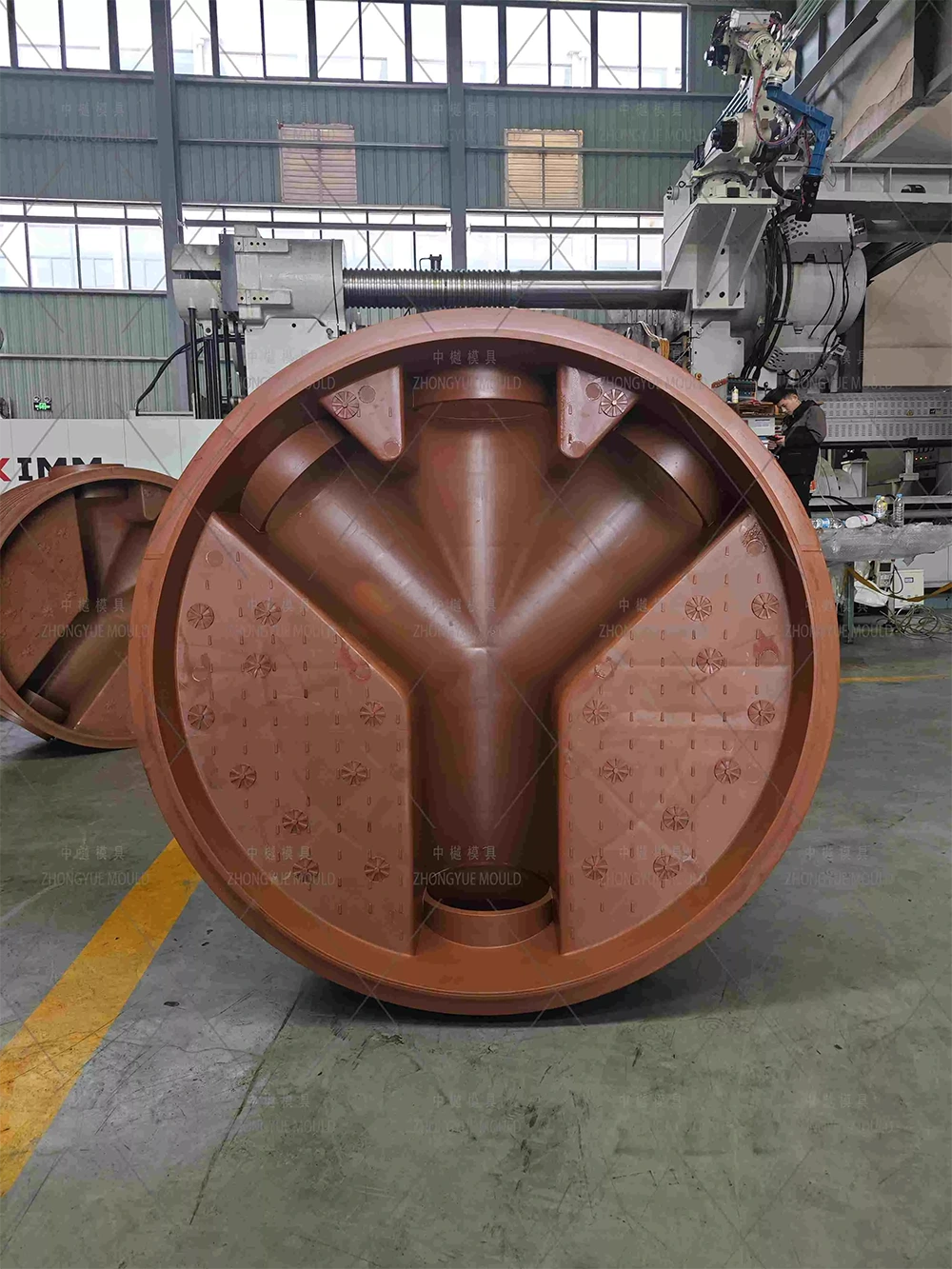

Fuld QC-pakke – CMM-inspektion, stålcertifikater, T0-prøvevideo + prøvedimensionel rapport før forsendelse.

Reservedele og support – Ekstra tætninger, varmebånd (hvis der bruges en varm dyse), hydraulikslanger, fatningsindsatsringe; fjernfejlfinding.
