Indlejrende stabelbar opbevaringsboks med påsat lågform

Indlejrende, stabelbar opbevaringsboks med påsat låg-støbeform – indsætningsudskiftning Euro Fastgjort-låg-beholder / Nestbar posesprøjtestøbeproducent

ZHONGYUE MOLD er en professionel producent af sprøjtestøbeforme i Kina, der leverer indlejrende stabelbare opbevaringsbokse med fastgjorte lågforme / Indsæt-udskiftnings-indstikskasser med integrerede PP-hængsellåg (Euro Footprint 400×300 mm & 600×400 mm – 21L / 46L / 7L kæder til globale private labels, 6-56L private labels / 56L) udbydere, farmaceutiske distributører og supermarkeds baglokaler.

I modsætning til standard støbeforme med enkelt specifikationer bruger vores Insert Exchange Mould System én almindelig støbeformbase (S50C / LKM / DME heavy-duty) med udskiftelige hulrum og kerneindsatser til 21L (400×300×260 mm, ~1,6 kg PP) og 46L/56–050 mm (56–300 mm) ~2,6-3,0 kg PP). Dette sparer ~30-40% på programmer i flere størrelser - du køber en base + to sæt indsatser i stedet for to komplette forme. Alle varianter har integreret PP levende hængsel (0,25–0,4 mm bane, BeCu-zoneret moderat køling for at bevare flex-træthedslevetiden 50k+ cyklusser), indlejret konus 1,5–3°/side (indlejret højde 75–90 mm = 60–75 % sparet volumen), forsænket holder og 4-øjer med synlige mærker.

Fra private-label 21L-bagekasser med påsat låg til detailhandel, 46L/56L Euro-beholdere med påsat låg til lagerplukning, til antimikrobielle (Ag⁺/ZnO) PP-kvalitetskasser til farma/fødevarer, vi leverer fuld DFM-dækkende kontrol af redeinterferens (10-høj, ≥2 mm flad-overfladefrihed og flad-2 mm frigang på låget), porøs stålventilation til antimikrobiel / kulstoftilsætningsstof PP.

Specifikationer for forme til plastinjektionsopbevaringsboks:

Få dit næste plastopbevaringsboksstøbeprojekt til at blive lysere!

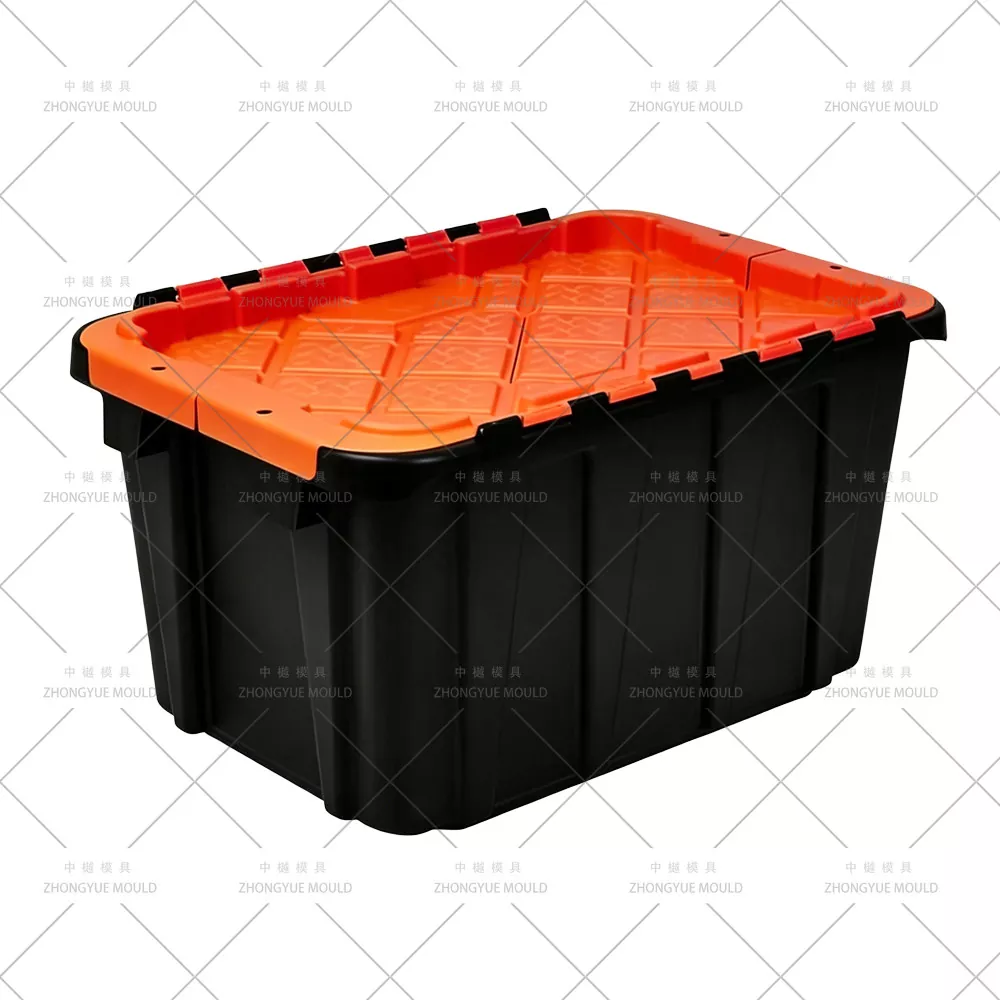

Hvad er en stabelbar indlejringsboks med påsat låg (indsatsudskiftningsversion)?

En indlejret stabelkasse med påsat låg er en sprøjtestøbt beholder i ét stykke: kassehus + dobbeltklap "krokodille" eller enkeltklaplåg + integreret PP levende hængselsvæv - alt sammen i et enkelt skud (1×1 hulrum). Vores version tilføjer udskiftelige hulrums-/kerneindsatsblokke i en delt hovedformbase, så du kan producere både 400×300-serien (21L) og 600×400-serien (46L–67L) ved kun at bytte indsatser (30–45min omskiftning).

Nøgleidentifikatorer i forhold til tidligere artikler:

Indsæt Exchange Mold System— fælles bolster, styrede indsatskassetter placeret ved dyvelstifter og låst med sekskantbolte; repeterbarhed ±0,05 mm.

Antimikrobiel / ESD PP-kompatibel— porøse udluftningsindsatser (sintret stål) i sidste fyldningszoner for at forhindre forbrænding, når der køres Ag⁺/ZnO eller kulstoffyldt PP.

Hurtigt farveskift DFM— afbalanceret løber (eller hot-tip pr. indsats), flow-leader analyse sikrer jævn pigmentspredning; portplacering optimeret til at skjule svejse-/meldlinjer på bred lågtop.

Dynamisk staktest DFM-tjek— topflangefladhed ±0,2 mm garanteret; simuleret 5-høj stablet @ nominel belastning (25 kg dynamisk / 100 kg statisk pr. Euro ALC-standard — web 3/14) i DFM-rapport.

RFID-lomme / ultralydslogopladerecess— hulrum inkluderer fræset lomme til fremtidig RFID-tag under låg og udskiftelig logoprægning/prægningsindsats.

Felt-vedligeholdelig hængselindsats— BeCu hængselszoneblok boltet fra skillefladen → udskift slidt hængselspoleringsindsats uden at afisolere hele hulrummet.

Vigtigste formtekniske højdepunkter (Insert Exchange / AM-Ready Nesting ALC)

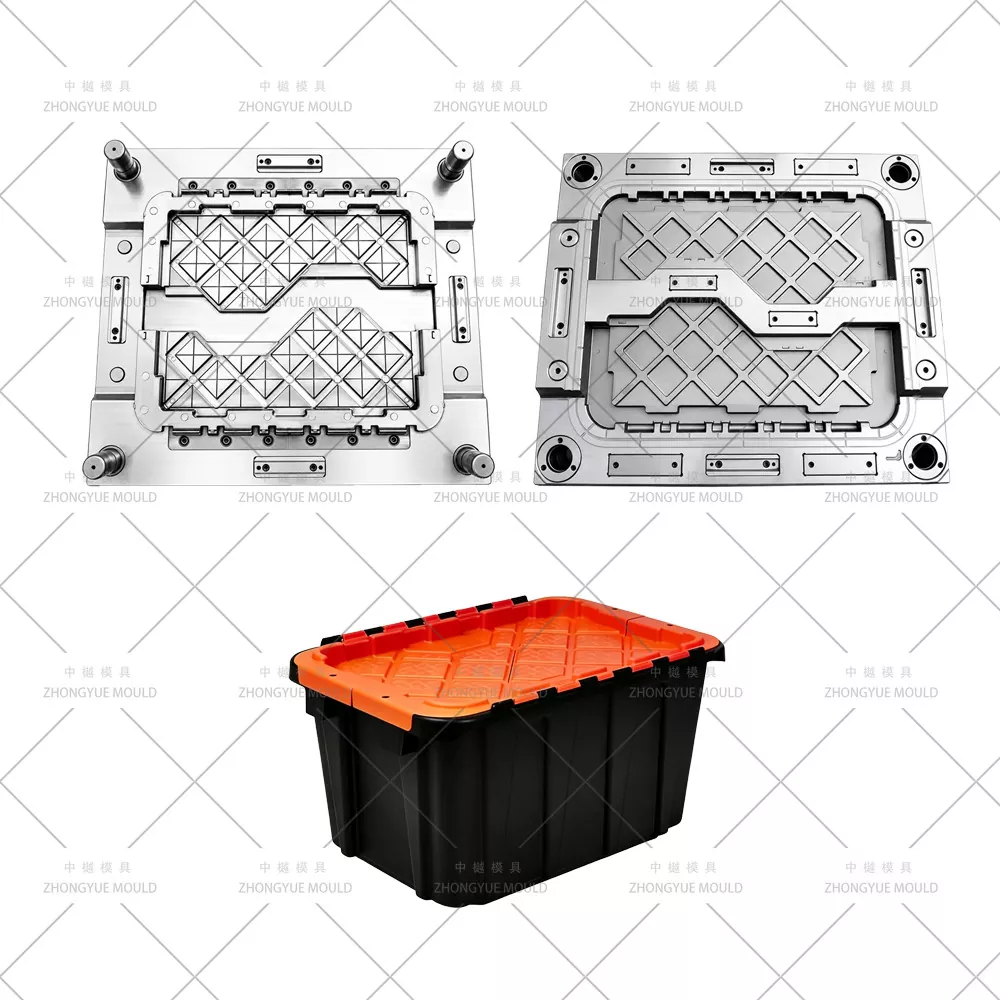

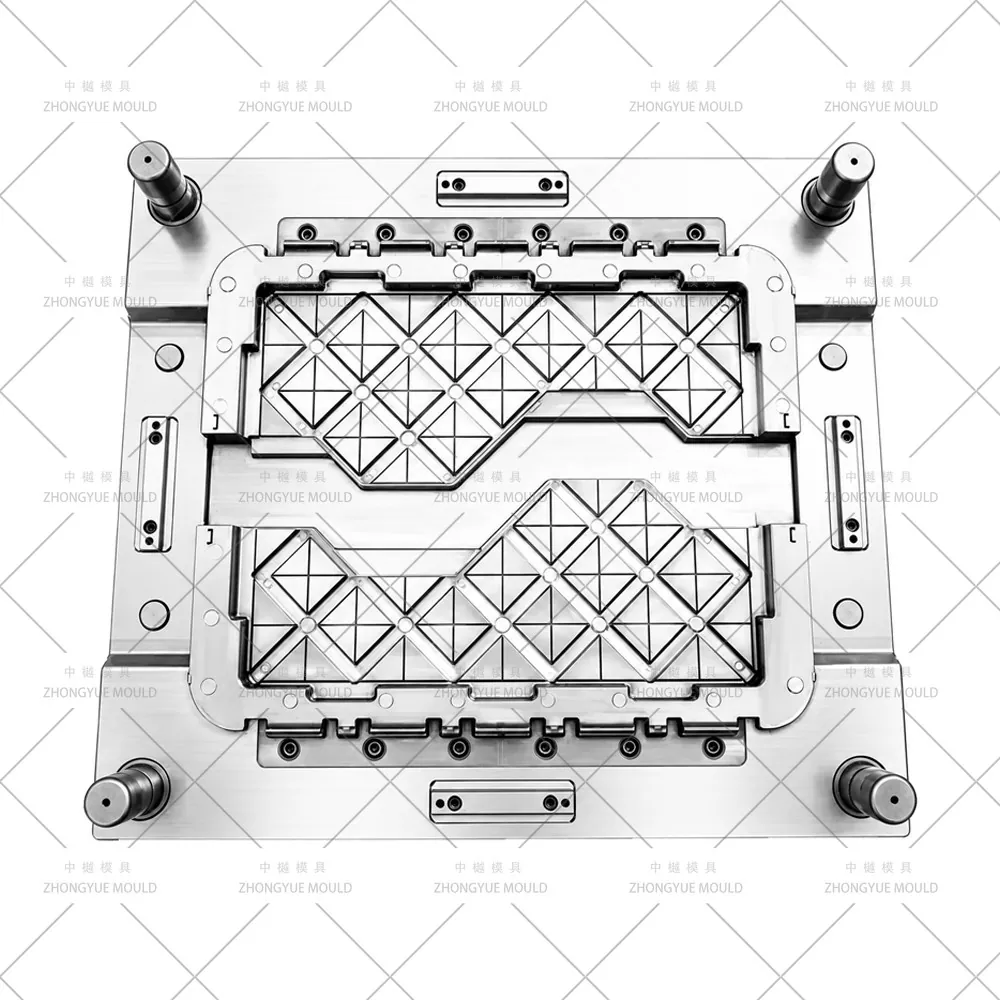

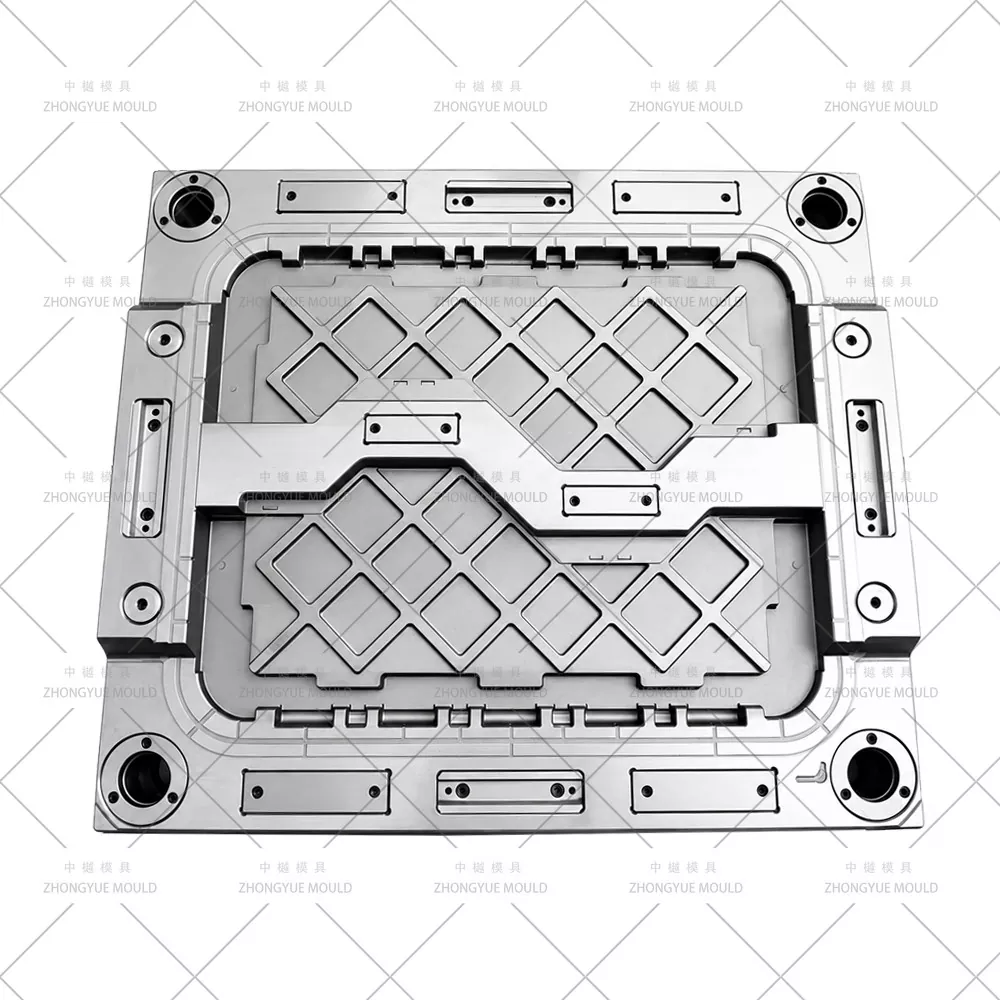

Indsæt Udskiftningsform Base Design

Masterbase LKM/DME C-plade + støtteplade bearbejdet til styrede indsatskassetter (hulrum & kerneindsatser) placeret ved Ø20–25 mm dyvelstifter, fastspændt med topskruer. Indekseret repeterbarhed ≤0,03 mm. Udskiftningssæt tilgængelige: 21L (400×300 fodaftryk) & 46L (600×400 fodaftryk). Valgfri 56L/67L dybtrukne kerneindsatsanførselstegn.

Integral PP Living Hinge — Webudtynding og moderat BeCu-køling

Hulrumshængselsvæv lokalt fortyndet til 0,25–0,4 mm (typ. 0,3 mm for PP MFR 8–12) med R0,15–0,25 mm blandingsradier, poleret SPI A2/B1. BeCu-indsatsen ved hængselszonen løber ΔT 5–6℃ (modereret flow — IKKE overafkølet!) for at bevare PP-molekylær orientering og foldeudholdenhed (50.000+ åbne/lukke-cyklusser). Hængselsindsats er udskiftelig bolt-on blok fra skillefladen.

Nesting Taper & 10-High Interference DFM

Sidevægstræk 1,5–3°/side (ID & OD samme tilspidsning for at holde væggen konstant, når den er indlejret). Vi simulerer 10 indlejrede tømninger i 3D → verificer minimumsafstand ≥2 mm (rec. ≥1,5 mm) mellem indlejrede væg- og bundknaster/ribber. Mål indlejret højde: 75–90 mm (21L–67L rækkevidde) = 60–75 % volumenreduktion.

Antimikrobiel / ESD PP-ventilation (porøse stålindsatser)

Til Ag⁺/ZnO antimikrobiel eller kulstofbelastet ESD PP: sintrede porøse ståludluftningsindsatser (10–20 μm pore) ved sidste fyldningszone (lågkrone og skulder med dyb kerne) + 0,01–0,015 mm skillelinjeåbninger → forhindrer tilføjelse af forbrændingspartikler. Ventilationsindsatser, der er tilgængelige fra formen udvendigt til rengøring/udskiftning.

Color-Masterbatch Flow & Streak Prevention DFM

Port placeret på lågets indvendige flange eller boksens øverste indre flange — rest skjult fra den ydre flade; flow-længde afbalanceret pr. hulrum. Vi kører Moldflow filler + dye-trace-simulering for at bekræfte, at der ikke er nogen svejsning/smeltelinje på synlig låg-topoverflade; rådgiv MB-sænkehastighed (1–2%) og skruegenvindingsomdrejninger for at undgå sprøjt/striber på store satinerede flade.

Topflangefladhed ±0,2 mm & kontrol af stabellæbeindgreb

Topflange bearbejdet til planhed ±0,2 mm; stablingslæbefordybningen går i indgreb med låget på boksen nedenfor (når den er fuldstablet). DFM verificerer stak-læbe-dybde i forhold til låg-datum for at forhindre gyngning på 5-højt belastede stak pr. Euro ALC-reference (statisk belastning 100 kg, dynamisk 25 kg — bane 3/14).

Sabotageøje & 4-sidet etiketfordybning

Indstøbte Ø4–5 mm gennemgående huller (øjer) til engangssikkerhedsforseglinger; forsænkede 80×40 mm etiketplader (4 sider, træk ≥2°, filet R0,5 mm) til selvklæbende/screenprintede etiketter — ingen ekstra værktøjsomkostninger, medmindre brugerdefineret størrelse.

Skjult underport på låg/Bx Top indre flange

Ø1,2–1,8 mm undersøisk portsaks ren på indvendig ikke-synlig flange; Dør ALDRIG gennem hængselbanen (svag orientering og risiko for forbrændinger). Kold løber Y-gren pr. indsats eller hot-tip (YUDO/SYNVENTIVE 1-tip) valgfri.

BeCu Bund-Radius + Central Baffle Køling

Kerne: Ø10–12mm baffel; Hulrums bundradius: BeCu indsats; Hængselzone: separat BeCu indsats med modereret ΔT. 2-3 isolerede kredsløb; ΔT indløb – udløb ≤4℃ (kerne), 5–6℃ (hængselzone OK).

Anvendelser af indsats-udvekslings-indlejrings-ALC'er (21L & 46L/56L/67L)

Vores fremstillings- og valideringsproces (Insert Exchange Nesting ALC Mold)

Nesting + MB Flow + AM-Vent DFM Review — Analyser væg (1,8–2,8 mm), hængselsvæv 0,25–0,4 mm m/ radier, indlejring tilspidsning 1,5–3°/side, farve-MB sænkning og portplacering for at undgå svejselinjer på låget. Simuler 10-høj redeinterferens (≥2 mm frigang) og fyldningsflow med farvespor. For AM/ESD PP: angiv steder for porøse udluftninger. Gratis DFM rapport.

Master Base & Insert Cassette Machining — CNC ru/finish hulrum & kerne skær til ±0,02 mm; håndtilpasset BeCu hængselsindsats med termisk kontaktkontrol; maskine etiket-plade fordybninger & sabotage-øjer; porøse ventilationsindsatser installeret og flowtestet med luft.

Montering & T1 prøve (begge indsatssæt) — Kør på intern maskine med specificeret PP (MFR i henhold til dine specifikationer). Fremstil prøver fra både 21L og 46L indsatser (swap tid registreret). Tjek: hængselfoldningstest (manuel/mek 50k+ mål), indlejret højde (mål ≤80mm for 46L), topflangefladhed ±0,2mm, gate-vestige kvalitet. Lever prøvevideo + prøver + CMM-rapport.

Korrektion & endelig godkendelse — Juster køleflow/udluftning om nødvendigt; skibsførerbase + indsatskassetter i særskilte mærkede røgningsfrie æsker med støbemanual, reservedele (ejektorstifter, BeCu hængselindsats fås som forbrugsmateriale, porøse udluftningsreservedele).

Eftersalgssupport — 1 års garanti (ikke-menneskeskabt), gratis reservedele, fjernvejledning til omskiftningsprocedure for indsats og udskiftning af BeCu/ventil.

Hvorfor vælge ZHONGYUE-FORM til din indsatsudskiftnings- Nesting ALC-form?

Indstiksudskiftning og Euro ALC-erfaring i flere størrelser — Vi har bygget forme med fælles base til 21L(400×300)+46L(600×400) indlejrede kasser med udskiftelige hulrum/kernekassetter – sparer dig 30–40 % i forhold til to hele forme.

Avanceret DFM: Nesting Interference + MB Flow + AM/ESD Vent Planning — Vi simulerer 10-høje reder, farve-masterbatch flow streak-forebyggelse og specificerer porøse stålventiler til antimikrobiel/kulstoffyldt PP før stålskæringer.

Udskiftelig BeCu-hængselindsats (boltes på fra skillefladen) — Slidt hængselspoleringszone udskiftet på få minutter uden at fjerne hulrummet; forlænger formens levetid økonomisk.

Streng QC og gennemsigtig fremskridt — Ugentlige bearbejdningsfotos, T1-prøver fra begge indsatssæt, hængselfoldningstest og verifikation af indlejret højde før forsendelse.

Eksporterfaring — Forme sendes til Europa (EN 840 footprint-diskussion), Nord- og Sydamerika, SEA, Mellemøsten.

1 års garanti + ekstra BeCu hængselindsatser / porøse ventilationsindsatser tilgængelige

Ofte stillede spørgsmål — Indlejring, stabelbar boks med påsat låg (indsatsudskiftning) form

Q: Hvad er et Insert Exchange Mold System, og hvorfor skal jeg bruge det?

A: En kraftig formbase + udskiftelige hulrum/kerneindsatskassetter til forskellige størrelser (f.eks. 21L 400×300 mm & 46L 600×400 mm). Du betaler for en base + to indsatssæt i stedet for to komplette forme - sparer ~30–40 % CAPEX. Skift ~30–45 minutter ved at løsne klemskruer og udskifte dyvelplacerede indsatser.

Q: Kan du køre Anti-Microbial PP (sølv/zink-ion masterbatch) eller ESD PP?

A: Ja. Disse tilsætningsstoffer kan forårsage brændemærker, hvis de ikke udluftes korrekt. Vi designer sintrede porøse ståludluftningsindsatser ved sidste fyldningszoner + dybere skillelinjeventilationer → forhindrer sprøjt/brænding. Vi noterer intervallet for ventilationsrensning i formmanualen.

Spørgsmål: Hvordan forhindrer du farvestriber på store flade lågoverflader?

A: Vi kører Moldflow filler + dye-trace-simulering i henhold til din farve masterbatch-nedsættelseshastighed (1-2 % typ.). Porten er placeret på indvendig flange (skjult) med afbalanceret flowlængde; vi verificerer, at der ikke er nogen svejsnings-/meldlinje på den synlige lågoverflade. Rådgivning om skrueomdrejninger og modtryk leveres også.

Q: Hvilken PP MFR anbefaler du for den bedste levetid for hængsler i denne form?

A: MFR 8–12 g/10 min (Copolymer PP) til integreret hængsel — bevarer fold-udholdenhed (50.000+ cyklusser) uden hvide spændingsrevner. MFR 12–18 er anvendelig, men hængslets levetid reduceres; MFR >20 anbefales ikke til hængselzone.

Q: Hvad har du brug for for et tilbud?

A: 2D-tegning (PDF/DWG) + 3D-model (STP/IGS/X_T) af HVER størrelse, du ønsker (f.eks. 21L + 46L) ELLER klare fotos med nedtoning (ydre/indvendige L×B×H, vægtykkelse, indlejret højde, hvis kendt, hængsel-web spec, hvis nogen). Fortæl os PP-kvalitet (MFR), årlig volumen, farve-MB %, og om antimikrobiel/ESD-version er nødvendig.

Anmod om et tilbud på din indlejrede stabelbare opbevaringsboks med påsat lågform (indsatsudskiftningssystem)

Send dine indlejrede ALC 2D/3D-tegninger (for hver størrelse — f.eks. 21L 400×300 & 46L 600×400) og projektkrav (PP MFR, farve-MB %, antimikrobiel/ESD ja/nej). ZHONGYUE MOLD vil levere en gratis Nesting-Interference + MB-Flow + AM/ESD Vent DFM-rapport + formelt tilbud inden for 24-48 arbejdstimer.

Kontakt os nu for at starte dit indsatsudskiftningsprojekt i Euro-størrelse med indbygget låg-beholder / indlejret stabelbar totalisatorspil!
