Indlejring, stabelbar boks med påsat lågform

Indlejrende, stabelbar opbevaringsboks med påsat lågstøbeform – Euro-Size påmonteret lågbeholder / indstøbt posesprøjtestøbeproducent

ZHONGYUE MOLD er en professionel kinesisk producent af sprøjtestøbeforme, der leverer indlejrende stabelbare bokse med fastgjorte lågforme / One-Piece PP Nestable totes med integrerede hængsellåg (Euro attached-låg containere, 21L / 46L / 56L / 67L – 400×300mm og 6mm globale print udbydere, farmaceutiske distributører, e-handels-opfyldelsescentre og 3PL-lageroperatører.

I modsætning til en separat opbevaringsboks + løst låg, er dette produkt støbt i ET skud som en enkelt plastikdel: boksens krop, låget (enkeltklap eller dobbeltklap "krokodille" låg) og et tyndt PP integreret levende hængsel (0,25–0,4 mm væv), der forbinder dem. Sidevæggene har indlejret tilspidsning (1,5–3° pr. side), så tomme kufferter lægger sig dybt – indlejret højde 75–90 mm vs. fuld højde 220–365 mm, hvilket sparer 60–75 % tom returvolumen. Mange versioner inkluderer manipulationssikre forseglingsøjer, 4-sidet etiketholdere og ergonomiske håndtag.

Vores støbeforme er enkelt-hulrum (1×1), der producerer krop+låg+hængsel sammen (valgfri separat 2-hulrums reservelågform citeret), med BeCu-indsatskøling ved hængselzonen (modereret flow for at bevare PP-duktilitet og hængselslevetid), central kerneafskærmning, skjult ubådsåbning, gyldig D-indlægsflange på lågets indre FM (≥1,5 mm pr. side ved indlejret 10-højde) & stable læbeindgreb med låget på boksen nedenfor.

Fra 21L 400×300 mm indlejrede totes med påsat låg, 46L/56L/67L 600×400mm Euro-beholdere med påsat låg (fladbunds-transportør-klar), til krokodille-dual-flap-låg med rem/strop-slidser, vi leverer DFM-skæring/-støbningsanalyse inden afkøling af stål.

Specifikationer for forme til plastinjektionsopbevaringsboks:

Gør dit næste plastikopbevaringsboksstøbeprojekt lysere!

Hvad er en stabelbar kasse med påsat låg?

En stabelbar indlejringsboks med påsat låg (også kaldet attached lågbeholder).– ALC / Nest & Stack Tote) er sprøjtestøbt af virgin PP (MFR 8–12 g/10min for den bedste levetid for hængseltræthed; MFR 12–18 acceptabel til områder uden hængsler) i en enkelt hulrumsform, der danner boks + låg + integreret levende hængsel samtidigt.

Nøgleidentifikatorer i forhold til tidligere artikler:

Nesting Taper— sidevægge tilspidsede indvendigt og udvendigt (1,5–3°/side); empty boxes slide inside one another; indlejret højde typisk 75–90 mm (21L–67L rækkevidde).

Fastgjort / integreret hængsel— fortyndet PP-bane (0,25–0,4 mm) poleret og afrundet; overlever 50.000+ åbne/lukke cyklusser uden hvide spændingsrevner, når korrekt MFR PP & form-temperaturprofil anvendes.

Euro Footprint-kompatibilitet— 600×400 mm (46L–67L) eller 400×300 mm (21L) til stable på EU-paller (1200×800 mm passer til 2×3 reder); flad bund til transportbånd/båndkørsel.

Tamper-evident eyelets + etiketholdere— indstøbte huller til engangsforseglinger og 4-sidede forsænkede etiketplader.

Enkelt formstød = Krop + Låg + Hængsel— intet løst låg at tabe; valgfri separat reservelågsform tilbudt.

Vigtigste formtekniske højdepunkter (Nesting ALC-version)

Integral Living Hinge Zone — Web Thinning & BeCu-modereret køling

Hulrumshængselsvæv lokalt fortyndet til 0,25–0,4 mm (typisk 0,3 mm for PP MFR 8–12) med R0,15–0,25 mm blandingsradier på begge sider, spejl-/højsatinpoleret (SPI A2/B1). BeCu-indsatsen ved hængselszonen løber ΔT 5–6℃ (ikke overafkølet!) for at bevare PP-molekylær orientering og foldeudholdenhed (50k+ cyklusser). Overkøling → hængsel skørt; underkøling → vask på låg/kasse nær hængsel.

Nesting Taper& Interference DFM — 3D Nesting Stack-simulering

Sidevægstræk 1,5–3°/side (ID & OD samme tilspidsning for at holde vægtykkelsen konstant, når den er indlejret). Vi simulerer 10-12 indlejrede tømninger i 3D for at verificere minimumsafstand ≥1,5 mm (rec. 2 mm) mellem indlejrede væg- og basisfremspring (ribber, stabellæbe). Mål: indlejret højde ≤80 mm (600×400-serien) eller ≤75 mm (400×300-serien).

Krokodillelåg (Dual-Flap) eller Single-Flap Design

Dobbelt-klap ("krokodille") låg låser sammen i midten og går i indgreb med boksens toplæbe; Kræver midter-adskillende ribbedetalje og nogle gange mini løs indsats til underskåren låseprofil — kontrolleret i 3D-samling. Enkelt-klap version enklere, samme form stil.

Stacking Lip Engagement DFM

Topflange har en forsænket stabelafsats, der går i indgreb med låget-toppen af ​​boksen nedenfor, når den er fuldstablet. Vi verificerer stablingslæbens fladhed ±0,3 mm & låg-top fordybning i forhold til boks-under-kant i DFM.

Skjult underlåge på lågets indre flange / kassetop indre flange

Ø1,2–1,8 mm undersøisk portsaks på indvendig ikke-synlig flade; Glid ALDRIG gennem hængselbanen (forårsager svag orientering og forbrænding). Vestige klædt flush; intet synligt portmærke på ydersiden.

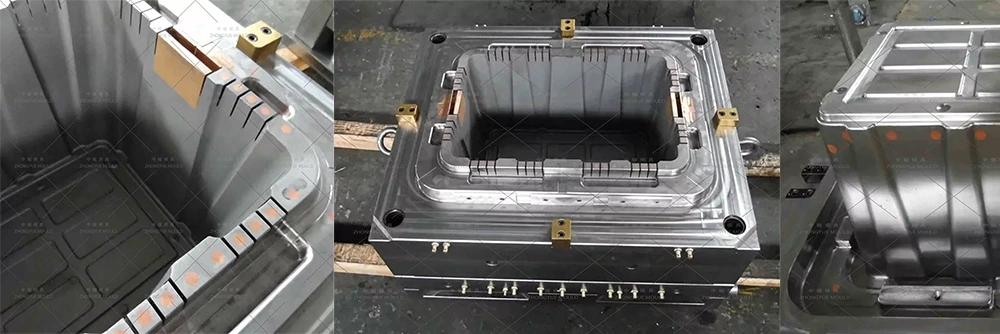

Køling — Central Baffle + BeCu Hængsel + BeCu Bundradius

Kerne: Ø10–12mm baffel; Kavitets bundradius: BeCu indsats; Hængselzone: BeCu indsats med moderat vandgennemstrømning. 2-3 isolerede kredsløb; ΔT indløb-udløb ≤4℃ (kerne), 5–6℃ (hængselzone acceptabel).

Tamper Eyelet & Label Holder Detaljering

Indstøbte Ø4–5 mm gennemgående huller (øjer) til sikkerhedstætninger; forsænkede 80×40 mm etiketplader (4 sider) med træk ≥2°. Ingen skarpe kanter — radius ≥0,5 mm for at forhindre etiketafskalning og fingerskæringer.

Ergonomiske håndtag / lukkede håndtag

Gennemgående huller med generøse radier (R3–5 mm) & filetkanter - DFM-kontrolleret for spændingskoncentration. Valgfri lukket håndtagsløkke (tilføjer mindre underskæring - løs indsats eller lavvandet glide, hvis det findes).

Anvendelser af indlejrede stabelbare kasser med påsat låg (ALC'er)

Vores fremstillings- og valideringsproces (Nesting ALC Mold)

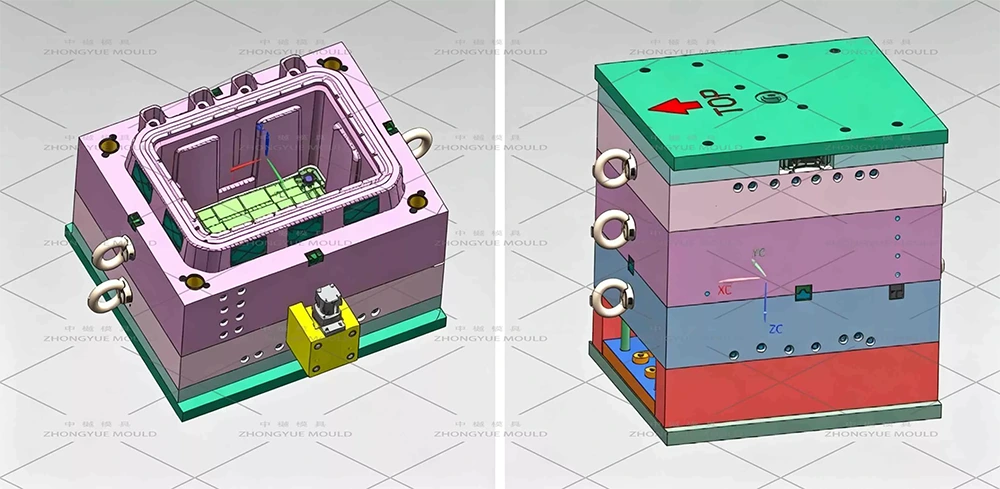

Nesting DFM & Hinge Fatigue Review— Analyser vægtykkelse (typ. 1,8–2,8 mm), hængselsvæv 0,25–0,4 mm med radier, indlejring tilspidsning 1,5–3°/side, sabotageøje Ø, etiketholder-recess. Kør 3D-indlejringsinterferenstjek (10-høj nest) & Moldflow-afkøling/warp. Anbefal PP MFR 8–12 for hængslernes levetid. Gratis DFM rapport.

Stål & Hængsel-Zone Prep— Vælg P20/718H; bestil BeCu indsats (MOLDMAX™) forbearbejdet til netform; hvis krokodillelåsen er underskæring til stede, forbered H13 nitreret mini-indsats.

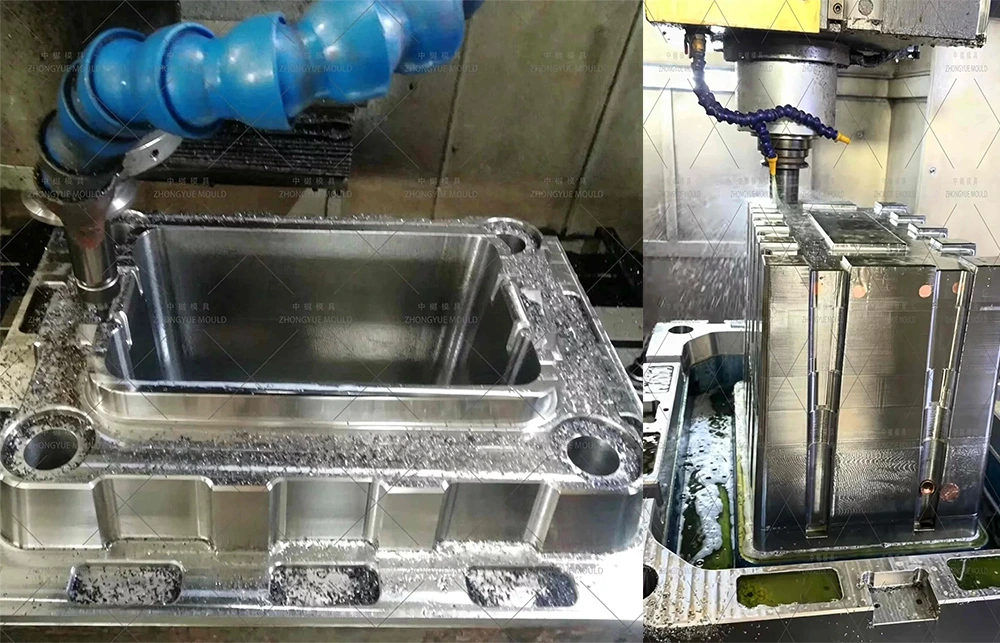

Præcisionsbearbejdning— Højhastigheds CNC ru/finish hulrum & kerne; boring af dybe huller; håndtilpasset BeCu hængselsindsats med termisk kontakt verifikation; poleret hængselsvæv SPI A2/B1; maskinmærkat-plade fordybning & sabotage-øje thro' huller.

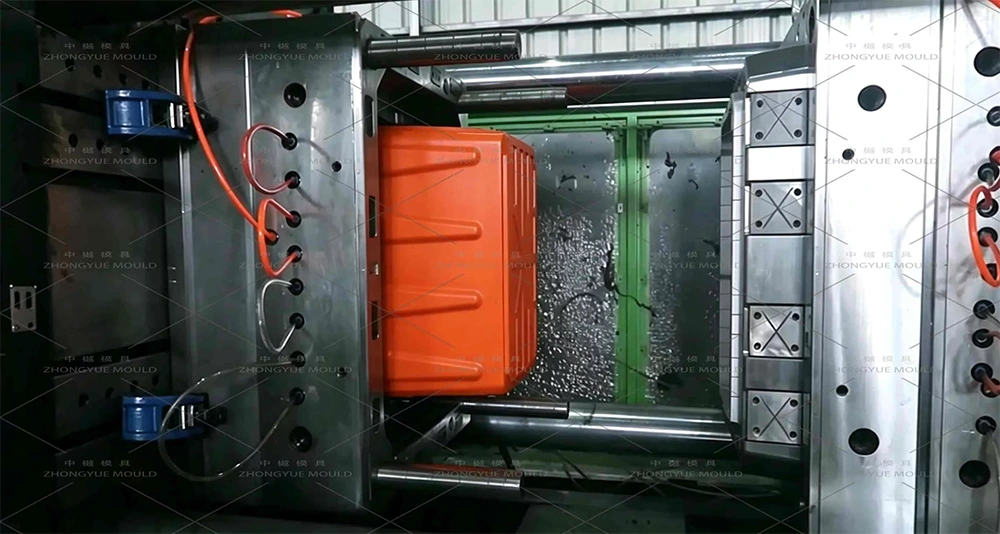

Montering & T1 prøve— Kør på intern maskine med specificeret PP (MFR i henhold til dine specifikationer); producere fuld samling prøve; udfør hængselfoldningstest (manuel/mekanisk 50k+ mål), kontroller indlejret højde (mål ≤80 mm for 600×400), stabling af læbepasning på prøven nedenfor, gate-vestige-kvalitet. Lever prøvevideo + prøver + CMM-rapport.

Rettelse og endelig godkendelse— Juster køleflow/udluftning om nødvendigt; skib i røgningsfri kraftig kuffert m/ støbemanual, reservedele (ejektorstifter, BeCu indsats tilgængelig. som forbrugsgods), stålcertifikater.

Eftersalgssupport— 1 års garanti (ikke-menneskeskabt), gratis reservedele, fjernstyring til udluftning / udskiftning af BeCu indsats.

Hvorfor vælge ZHONGYUE-FORM til din Nesting ALC-form?

Euro-Container-formoplevelse— 21L/46L/56L/67L 600×400 & 400×300 indlejrede ALC-forme bygget internt; bekendt med krokodille-låg og enkelt-klap geometrier

Nesting Interference DFM + Hinge Fatigue Consultancy— Vi simulerer 10-høje reder i 3D, verificerer stablingslæbens indgreb og anbefaler PP MFR (8–12) og hængselsvævtykkelse for 50k+ fold levetid

BeCu Hinge-Zone Ekspertise— Modereret køling (ikke overkold) for at bevare PP-duktiliteten; termisk kontakt verificeret under tilpasning

Streng kvalitetskontrol og gennemsigtige fremskridt— Ugentlige bearbejdningsfotos, T1 prøvegodkendelse (indlejret højdekontrol + hængselfoldningstest) før forsendelse

Eksporter oplevelse— Forme sendt til Europa (EN 840 footprint-compat diskussion), Nord- og Sydamerika, SEA, Mellemøsten

1-års garanti + udskiftelig BeCu-hængselindsatsforsyning

Ofte stillede spørgsmål — Indlejring, stabelbar boks med påsat lågform

Q: Hvilken PP MFR anbefaler du for den bedste levetid for hængsler?

A: MFR 8–12 g/10 min (Copolymer PP) er ideel til integreret hængsel — bevarer fold-udholdenhed (50.000+ cyklusser uden hvide spændingsrevner). MFR 12–18 er anvendelig, men hængslets levetid reduceres; MFR >20 anbefales ikke til hængselzone.

Q: Hvor meget plads sparer redegørelse?

A: Typisk indlejret højde = 75–90 mm (vs. fuld højde 220–365 mm) → 60–75 % volumenreduktion, når den er tom. Vi designer og verificerer i 3D-nesting-simulering (10–12 indlejrede kasser) for at garantere ≥1,5 mm (mål 2 mm) frigang – ingen kilning.

Spørgsmål: Krokodillelåg (dobbelt klap) versus enkelt klap - nogen formforskel?

A: Begge bruger samme 1×1 hulrumsproducerende krop+låg+hængsel. Krokodillelåget har midterste rib og nogle gange en lille løs indsats eller lavvandet slæde til låseunderskæring - vi inkluderer dette i DFM. Funktionelt låser krokodillelågene centralt og modstår bedre åbning ved et uheld.

Spørgsmål: Kan du tilføje manipulationssikre forseglingshuller og etiketholdere?

A: Ja — standard på de fleste ALC-forme: Ø4–5 mm øjer til engangsforseglinger og 4-sidet forsænkede etiketplader (~80×40 mm) inkluderet i hulrumsdesignet uden ekstra omkostninger (medmindre der er anmodet om specialstørrelse).

Q: Hvad har du brug for for et tilbud?

A: 2D-tegning (PDF/DWG) + 3D-model (STP/IGS/X_T) ELLER klare fotos med nedtoning (L×B×Fuld H, Nested H, Volume, vægtykkelse, hængsel-webdetalje, hvis kendt). Fortæl os PP-kvalitet, du planlægger at køre (MFR), årlig volumen, fodaftryksstandard (400×300 eller 600×400) og lågtype (enkeltklap/krokodille).

Anmod om et tilbud på din stabelbare indlejringsboks med påsat lågform

Send din Nesting ALC 2D-tegning + 3D-model (eller prøvebilleder med detaljerede dimensioner: ydre/indvendige L×B×H, indlejret højde, vægtykkelse, hængselsvæv hvis specificeret) og projektkrav. Fortæl os PP MFR du vil bruge & lågstil. ZHONGYUE MOLD vil levere en gratis Nesting-Interference DFM + Hinge Fatigue Comment + Moldflow cooling resume + formelt tilbud inden for 24-48 arbejdstimer.

Kontakt os nu for at starte dit Euro-Size Nestable Attached-Lid Container / Nesting Stables Tote Injection Mold-projekt!
