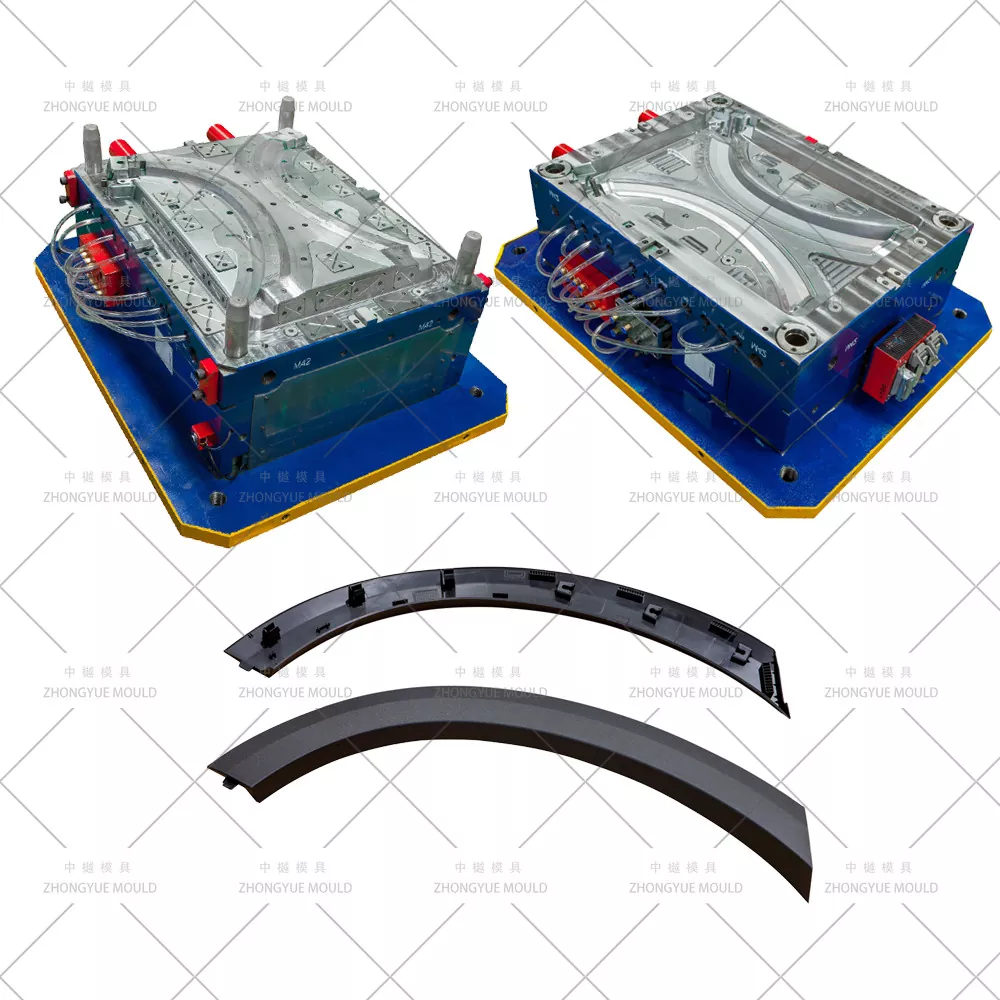

Automotive Bagskærm Flare Form

Automotive Rear Fender Flare Form – Brugerdefineret bil baghjulsbue Flare / Bagskærm Øjenbryn Injection Form

ZHONGYUE MOLD er en erfaren kinesisk producent af sprøjtestøbeforme, der leverer Automotive Rear Fender Flare Molds / Rear Wheel Arch Flare Forms (Rear Fender Eyebrow Molds) til globale Tier-1 auto dele leverandører, OEM'er og off-road eftermarkedet. Bagskærme er typisk støbt i sort TPO eller PP+EPDM-T20 med kraftig mat korn (VDI 30–42), eller i ABS/PC+ABS primer-klar til maling i karrosserifarve. I modsætning til frontblus har bagblink sædvanligvis ingen sideblinklygteudskæringer, men kan kræve afstand til brændstofpåfyldningshalsen (visse sedan-/coupé-modeller) og skal opretholde et præcist mellemrum/flugt med bagkofangeren, bagdøren/kvartalspanelet og den indvendige hjulkassebeklædning. Vores forme har dybtræksudkastsystemer, skjulte ubådsporte på bagsiden, afbalanceret køling til buede paneler og robust clip-boss-formation.

Fra OE smalle bagskærme, widebody-bagskærme (SUV/Pickup off-road kits) til bagskærms øjenbryn/buetrimninger, vi leverer fuld DFM-gennemgang og Moldflow-simulering før stålskæring.

Specifikationer for Fender Flare Mould i plast:

Gør dit næste Plastic Fender Flare Mould-projekt lysere!

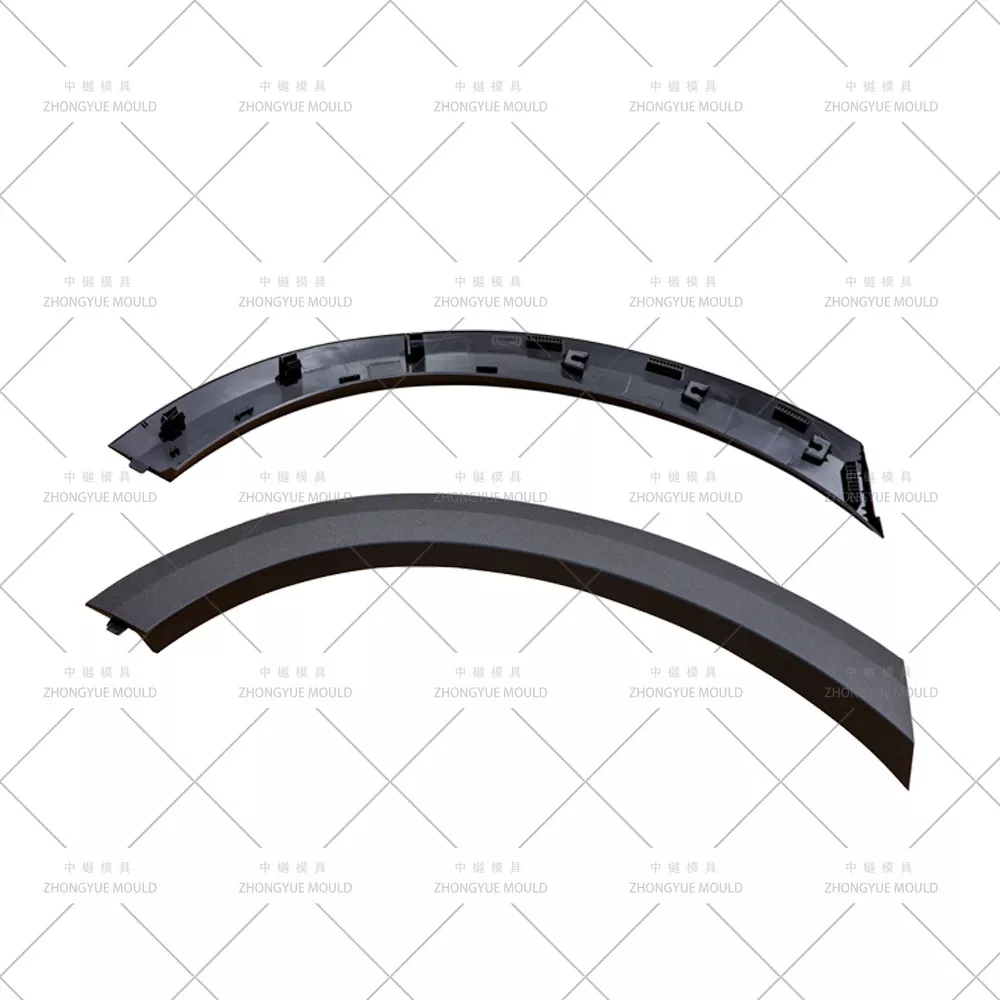

Typiske bagskærmsflare / baghjulsbrynsdele vi værktøj

Nøgleforme Engineering Highlights for Rear Fender Flare Forms

Deep-Draw Curved Panel Ejection & Warp Control— Stripperstang, ejektorblok-arrays eller tidlig udkast med guidet retur; deep-baffle + BeCu-indsatser holder ΔT ≤ 3–4℃, hvilket minimerer endeskævning ved baghjulsåbningens åbne bagkant.

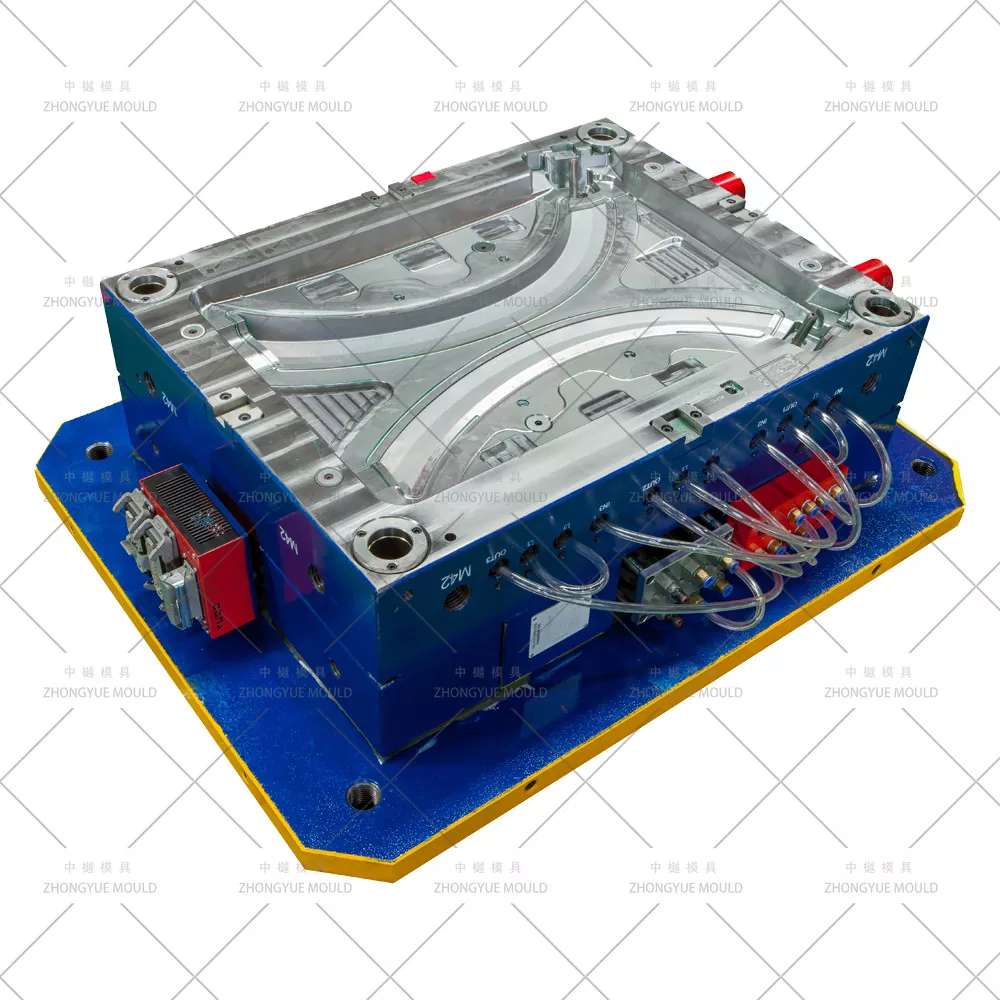

Matkornet udvendig overflade (TPO/PP)— Cavity VDI 30–42 eller MT-110xx læder/småsten (Mold-Tech, YS) direkte ætset; kerne side satin; logo/varenummer via udskiftelig indsats.

Krympekompensation for polyolefiner— TPO-svind ~1,2-1,8%; PP+EPDM-T20 ~1,0-1,5%(MD)/1,2-1,8%(TD); Formflow-verificeret hulrumsstørrelse.

Skjult port på ikke-synlig bagside— Ubåds (latent) port eller kant/vifteport på inderflange/bagside; åben eller sekventiel ventilport hot runner valgfri til højvolumen OE linjer.

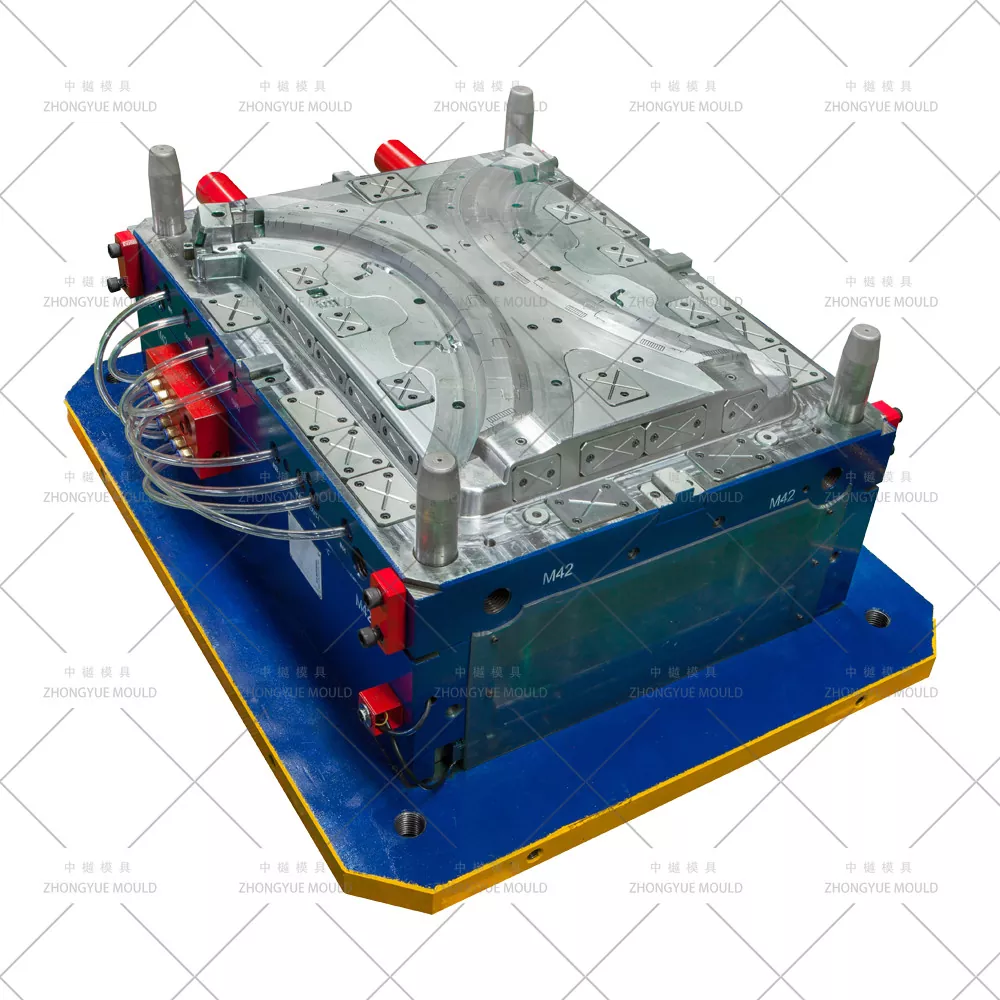

Clip / Snap-fit ​​Boss & (valgfrit) brændstoffordybning— Glidere med vinklet stift eller simple løftere til clipsfordybninger; lokal aflastning til brændstofpåfyldningshals på gældende karrosserityper; ejektorstifter placeret for at undgå markering af synlig overflade.

1+1 spejlhulrumsmulighed (L+R bagflares)— Balanceret løber/hot-drop-design med samme påfyldningstid; fordobler output for symmetriske bagudblændinger.

Vores formfremstillings- og valideringsproces

Projekt Kick-off & DFM Review— Tjek dybgang (≥1,5° på TPO/PP), vægtykkelse (typisk 2,0–3,0 mm), afstand til brændstofpåfyldning (hvis nogen), clips-bovdesign, mellemrum/udslip til bagkofanger & kvartpanel; foreslå forbedringer.

Skimmelstrømssimulering (Moldflow)— Fyldningsmønster, svejselinjeposition (skubbet til skjult flange/bagside), klemkraft, køleens ensartethed og forudsagt skævhed for buet bagpanel.

3D-formdesigngodkendelse— Fuld montering med kølelayout, løbeafbalancering (for 1+1), glide-/løfterdetalje til clipsfordybning, strukturzonedefinition.

Præcisionsbearbejdning— Højhastigheds CNC ru/finish, boring med dybe huller til køling, EDM for fine detaljer og teksturgravering.

T1 Trial & Correction— Køres på egen maskine; leverer prøvevideo + CMM dimensionsrapport + prøvedele til godkendelse.

Endelig emballering og forsendelse— Røgfri kuffert, betjeningsvejledning til formen, reservedelsliste, varmebehandling og stålcertifikater.

Hvorfor vælge ZHONGYUE FORM til din bagskærms flare støbeform?

Erfaring med støbeform til bilindustrien— Kofanger, fender, gitter, dørpanel og fender flare (for/bag) forme bygget internt

In-house DFM & Moldflow Rapport— Identificer risici for fyldning/vridning/synk og optimer før stålskæring; tjek bagkofangerens mellemrum/tilpasning

Fleksible løberløsninger— Cold runner eller branded hot runner (YUDO/SYNVENTIVE/Mold-Master); 1+1 spejlhulrumsdesignoplevelse

Streng kvalitetskontrol og gennemsigtige fremskridt— Ugentlige bearbejdningsfotos, CMM-inspektion, T1 prøvegodkendelse

Eksporter oplevelse— Forme sendes til Europa, Nordamerika, Sydamerika, Sydøstasien

1-års formgaranti + forsyning af reservedele

Ofte stillede spørgsmål

Q: Hvad er forskellen mellem bag- og frontskærme Flare forme?

A: Baglygter har typisk ingen sideblinklygteudskæring eller parkeringssensorlomme, men kan have behov for frigang til brændstofpåfyldningshalsen på visse modeller. Gap/flush matching udføres til bagkofanger & bagdør/kvartpanel i stedet for forlygter. Ellers er formstrukturen (deep draw, korn, clip boss, 1+1 option) ens.

Spørgsmål: Kan du lave venstre & højre bagskærm Flare forme - eller et 1+1 spejlhulrum?

A: Ja. Vi designer LH/RH-forme med enkelt hulrum og 1+1-spejlhulrumsforme for at fordoble output pr. skud for symmetriske bagudblændinger.

Q: Hvilken overfladetekstur/korn understøtter du?

A: VDI 27–42 mat rullesten/læderkorn (normalt VDI 36 til TPO flares), Mold-Tech / YS mønstre eller SPI A1/A2 højpolering til malbare ABS-versioner. Logo via udskiftelig indsats.

Q: Hvad har du brug for for et tilbud?

A: 3D-delmodel (STP/IGS/X_T), målmateriale (TPO / PP+EPDM-T20 / ABS), årlig volumen / kavitationspræference (1×1 eller 1+1), din injektionsmaskines pladedata, overfladetekstur og parringsdel-gab spec, hvis nogen.

Anmod om et tilbud på din Automotive Bagskærm Flare Form

Send din bagskærms flare 3D-model (STEP/IGS/X_T) og projektkrav. ZHONGYUE MOLD vil levere en gratis DFM-rapport + formflowoversigt + formelt tilbud inden for 24-48 arbejdstimer.

Kontakt os nu for at starte dit projekt med sprøjtestøbeform til bilbaghjulsbue / Fender Øjenbryn!

Hvordan behandler vi projektet?
