Automotive Grille Form

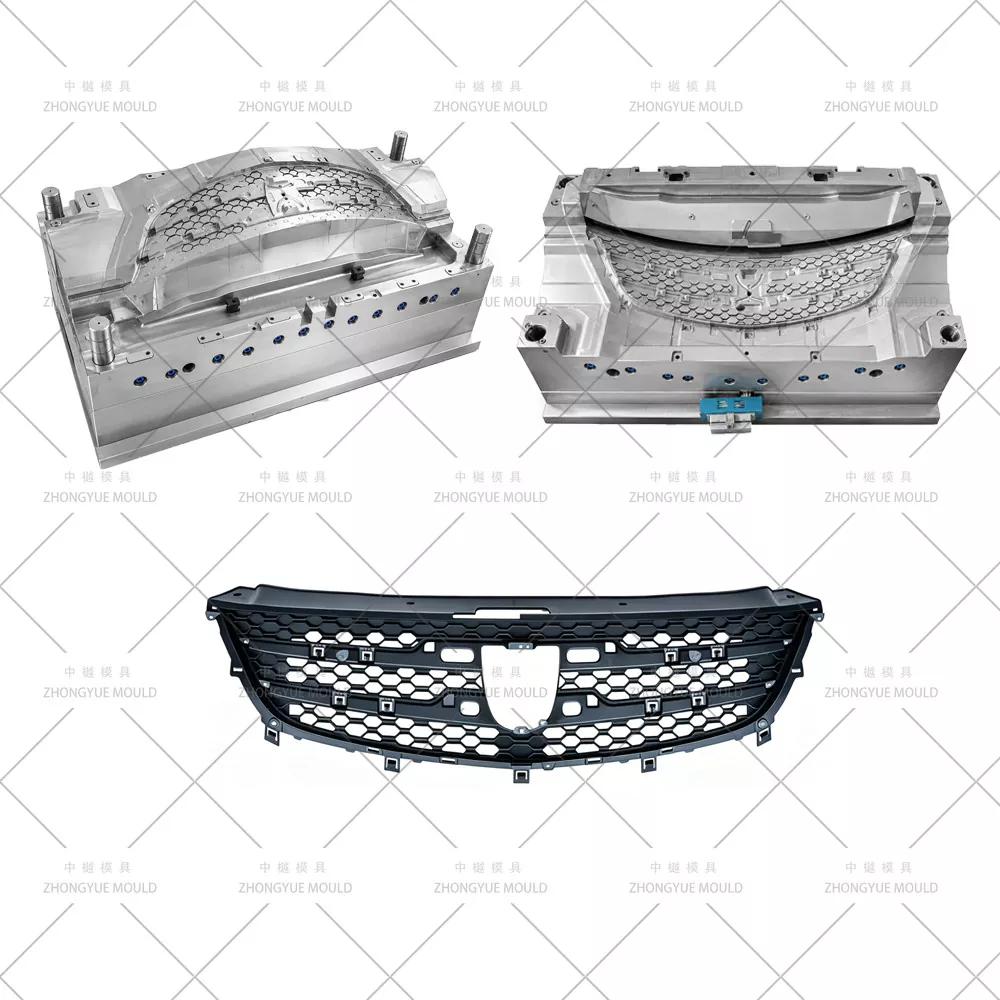

Automotive Grille Form – Custom Car Front Radiator Grille / Auto Front Grill Injection Form Producent

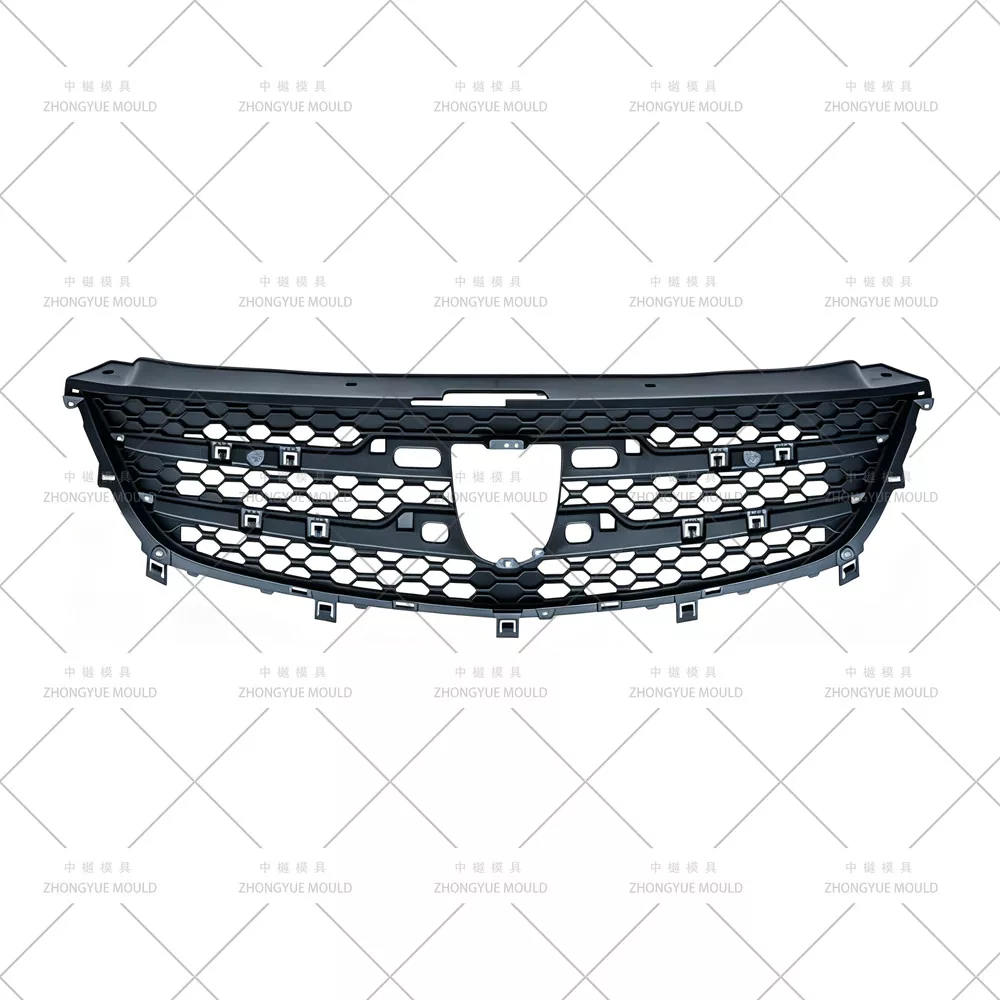

ZHONGYUE MOLD er en professionel kinesisk producent af sprøjtestøbeforme, der leverer automotive gitterstøbeforme / plastikbilfrontkølergittersprøjtestøbeforme (autofrontgrillstøbeforme) til globale Tier-1-autodeleleverandører og OEM'er. Frontgrillen er både en mærkesignatur og en funktionel luftindtagsbeskytter - de fleste er støbt i ABS, ASA (UV-stabil) eller PC/ABS for udvendig holdbarhed, med forkromet øvre/ydre ramme (kræver spejlpoleret hulrum) og mat/tekstureret sort gitter (VDI-kornhulrum). Vores gitterforme har udstøbning af flere skydere til honeycomb-/gittermønstre (5–12+ slids), sekventiel ventilport (SVG) varmløber for at minimere svejselinjer på synlig A-overflade, logoindsatsdetaljer og præcis clip-boss-formation til snap-fit ​​montering til den forreste kofanger og forlygte.

Fra luksus-brand-stil nyre-/horisontal-bar-gitre, robuste off-road mesh-gitre til lavere hjælpegitter-indsatser, vi leverer fuld DFM-gennemgang og Moldflow-simulering før stålskæring.

Specifikationer for grillform i plast til biler:

Få dit næste plastgrillstøbeprojekt til at blive lysere!

Typiske Automotive Grille / Radiator Grill Dele Vi Tool

Nøgleforme Engineering Highlights for Automotive Grille Forme

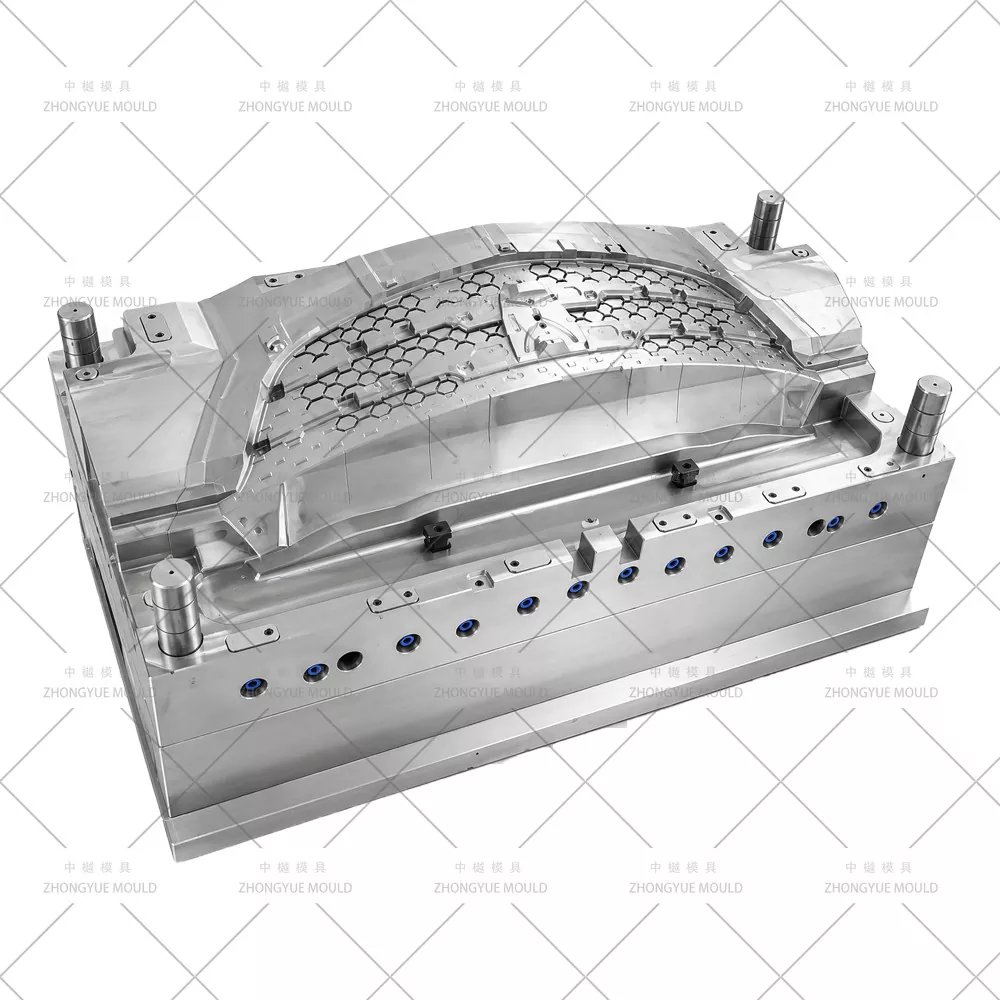

Multi-Slider Grid / Honeycomb Demolding— 5–12+ vinklede slæder eller løftere for at danne vandrette/lodrette stænger og sekskantet mesh; glidevinkel & slag optimeret for at undgå interferens; nitrerede H13 eller SKD61 slæder for slidstyrke mod tynde stang underskæringer.

Sequential Valve Gate (SVG) Hot Runner System— YUDO / SYNVENTIVE / Mold-Master; trinvis fyldning skubber svejselinjer til skjult flange/bagside; undgår flydemærker på struktureret eller forkromet synlig overflade.

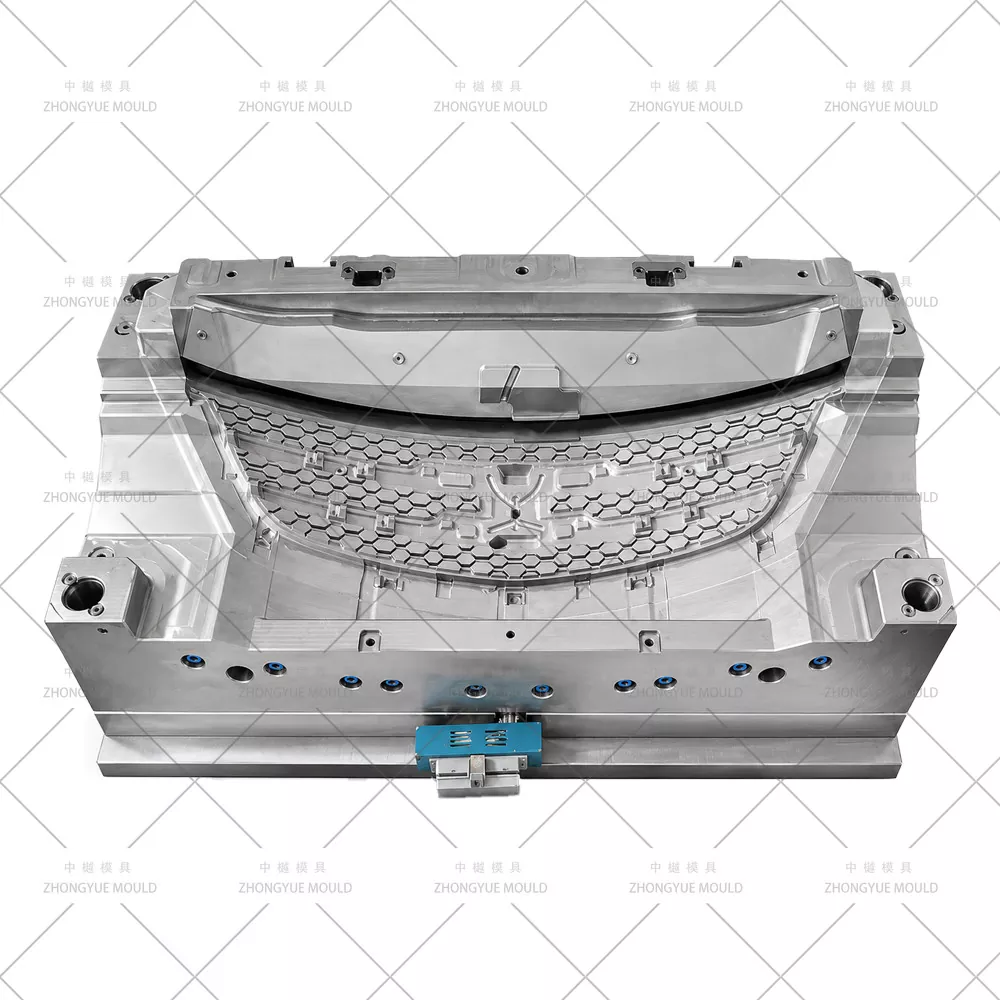

Dobbelt overfladefinish i én form— Krom rammezone: S136 spejlpolering (SPI A1/A2); gitterzone: VDI 27–36 læder/mat korn (Mold-Tech, YS) ætset direkte på hulrum; udskiftelig logoindsats til mærkeemblem.

Svindkompensation for ABS/ASA— ABS-svind ~0,4-0,7%; ASA lignende ~0,5-0,7%; Formflow-verificeret hulrumsstørrelse, især på lange stangelementer, der er tilbøjelige til at vride sig.

Skjult ubåd/kantport på ikke-synligt ansigt— Portrester skjult på bagflangen eller indersiden; mulighed for kold løber til eftermarkedet med lav volumen; hot drop direkte gating, hvor det er relevant.

Mulighed for 1+1 spejlhulrum (L+R for symmetriske nedre/indsatsgitre)— Afbalanceret løber/hot-drop-design; øvre hovedgitter normalt enkelt hulrum på grund af asymmetri/mærkespecifikt design.

Vores formfremstillings- og valideringsproces

Projekt Kick-off & DFM Review— Analyser gitterstangens tykkelse (typisk 2,0–3,5 mm), trækvinkel på glidevinkler, kromramme vs gitterskillelinje, mulighed for port og udkast; foreslå forbedringer for at undgå svejselinje- og synkemærker.

Skimmelstrømssimulering (Moldflow)— Fyldningsmønster, svejselinjeposition (skubbet til skjult flange/bagside), klemkraft, køleens ensartethed og forudsagt skævhed for lange stangelementer.

3D-formdesigngodkendelse— Fuld samling med kølelayout, SVG hot runner balancering, multi-slider/lifter detalje med interferenskontrol, teksturzone og spejlpoleret zonedefinition.

Præcisionsbearbejdning— Højhastigheds CNC ru/finish, boring med dybe huller til afkøling, Sodick/Charmilles EDM til fine gitterdetaljer og teksturgravering; glidevejsslibning.

T1 Trial & Correction— Køres på egen maskine; leverer prøvevideo + CMM dimensionsrapport + prøvedele til godkendelse.

Endelig emballering og forsendelse— Røgfri kasse, betjeningsvejledning til formen, reservedelsliste (ekstra glidefjedre, ejektorstifter), varmebehandling og stålcertifikater.

Hvorfor vælge ZHONGYUE-FORM til din bilgitterform?

Erfaring med støbeform til bilindustrien— Kofanger, fender, gitter og trimforme bygget internt med storformat 5-akset CNC

In-house DFM & Moldflow Rapport— Identificer risici for fyldning/vridning/synk og optimer før stålskæring; tjek mellemrum/flush fit med kofanger og forlygte

Multi-Slider & SVG Hot Runner-ekspertise— Afformning af honeycomb-gitter, mærket hot runner (YUDO/SYNVENTIVE/Mold-Master) med tuning-understøttelse

Streng kvalitetskontrol og gennemsigtige fremskridt— Ugentlige bearbejdningsfotos, CMM-inspektion, T1 prøvegodkendelse før forsendelse

Eksporter oplevelse— Forme sendes til Europa, Nordamerika, Sydamerika, Sydøstasien

1-års formgaranti + reservedele (slider, fjedre, stifter)

Ofte stillede spørgsmål

Spørgsmål: Kan du lave både det øverste hovedgitter og det nedre kofangergitterindsatser - muligvis som en familieform?

A: De vigtigste asymmetriske gitre er normalt enkelt hulrum. Nedre indsatser eller tågeriste - hvis samme størrelse/cyklus - kan designes som 1+1 eller familieform (2+2 hulrum). Vi rådgiver ud fra dit årlige volumen og pressestørrelse.

Q: Hvilken hot runner anbefaler du til grillforme?

Sv: Sequential valve gate (SVG) varmløber anbefales kraftigt til ABS/ASA-gitre – den lader dig kontrollere fyldningssekvensen for at skubbe svejselinjer til ikke-synlige områder og reducere flowmærker, især vigtigt for teksturerede eller forkromede overflader.

Q: Kan du opnå spejlpolering til forkromet ramme OG mat korn til gitter i én form?

A: Ja. Vi bruger S136 poleret hulrum til kromrammezone (SPI A1/A2) og 718H/2738HH tekstureret hulrum til gitter (VDI 27–36 eller Mold-Tech mønster), med klar skillelinje mellem zonerne.

Q: Hvad har du brug for for et tilbud?

A: 3D delmodel (STP/IGS/X_T), målmateriale (ABS / ASA / PC+ABS), årlig volumen / kavitationspræference, data om din injektionsmaskines plade, overfladefinish spec (spejl / kornstandard / logokrav).

Anmod om et tilbud på din bilgitterform

Send dit gitter 3D-model (STEP/IGS/X_T) og projektkrav. ZHONGYUE MOLD vil levere en gratis DFM-rapport + formflowoversigt + formelt tilbud inden for 24-48 arbejdstimer.
